Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |

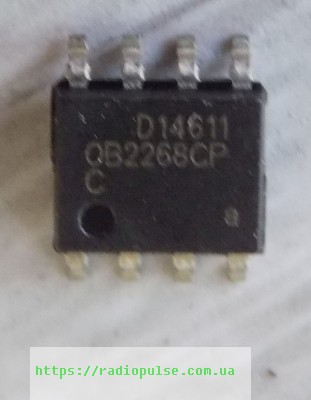

Мікросхема OB2268CP , so-8
47,00 ₴
12 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
12 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
OB2268CP – струмовий ШІМ-контролер On-Bright у корпусі SOP-8 для зворотноходових мережевих перетворювачів: адаптери ноутбуків, блоки живлення ПК, ТВ і приставок.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | On-Bright |
| Корпус | SO-8 |
| Напруга живлення VDD/VIN, макс. | 30 В |
| Напруга обмеження VDD (Zener) | 35 В при IVDD = 5 мА |
| Струм старту VDD (тип.) | 6,5 мкА при VDD 15 В |
| Робочий струм | 2,3 мА при VDD 16 В, VFB 3 В |
| Поріг входу в UVLO (тип.) | 10,5 В |
| Поріг виходу з UVLO (тип.) | 16,5 В |
| Частота перемикання | 65 (61–69) кГц при RI 24 кОм, VDD 16 В |
| Час гасіння на вході датчика струму | 250 нс |
| Обмеження напруги виходу на затвор | 18 В |
| Робоча температура переходу | від -20 до 150 °C |
| Тепловий опір перехід–середовище | 150 °C/Вт |
OB2268CP – струмовий ШІМ-контролер виробництва On-Bright для зворотноходових AC/DC перетворювачів: адаптери ноутбуків, блоки живлення ПК, ТВ і приставок. Корпус SOP-8. Цифри нижче – за даташитом найближчої деталі OB2268CCPA (OB). Напруга живлення VDD/VIN – до 30 В (абсолютний максимум), напруга обмеження VDD (Zener) – 35 В при IVDD = 5 мА. Струм старту – 6,5 мкА (тип., VDD 15 В), робочий струм – 2,3 мА (VDD 16 В, VFB 3 В). Поріг входу в UVLO – 10,5 В, поріг виходу – 16,5 В (типові значення). Частота перемикання 65 кГц (61–69 кГц) при RI 24 кОм і VDD 16 В. Час гасіння на вході датчика струму – 250 нс, вихід на затвор обмежений рівнем 18 В.
Робоча температура переходу – від -20 до 150 °C, тепловий опір перехід–середовище для SOP8 – 150 °C/Вт. Щоб підібрати заміну, звіряйте корпус і розпіновку, живлення, частоту перемикання та поріг UVLO. За даними виробника, прямі заміни – OB2268CCP, OB2268CCPA, OB2268CCPV, OB2268CAP. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Де застосовують
- Автономний AC/DC зворотноходовий перетворювач: зарядні пристрої, мережеві адаптери, блоки живлення приставок (Set-Top Box), SMPS на відкритій платі.
Чим замінити OB2268CP?
За даними виробника, прямі заміни – OB2268CCP, OB2268CCPA, OB2268CCPV, OB2268CAP. Перед заміною порівняйте розпіновку та параметри за datasheet.
Для яких пристроїв підходить OB2268CP?
Для зворотноходових AC/DC перетворювачів: адаптери ноутбуків, блоки живлення ПК, ТВ і приставок, зарядні пристрої.
Чи збігаються параметри з наведеними на сторінці?
Цифри взято з даташиту найближчої деталі OB2268CCPA, тому точний збіг не гарантований. Для відповідального ремонту звіряйтеся з datasheet.
Яка частота перемикання у цього контролера?
За даташитом найближчої деталі – 65 кГц (61–69 кГц) при RI 24 кОм і VDD 16 В.
Найближчий datasheet: OB2268CCPA (OB).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
