Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |

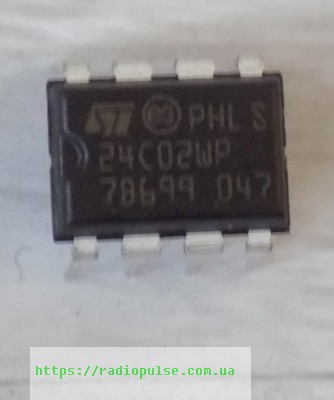

Мікросхема 24C02 ( AT24C02B , ST24C02WP ) , DIP8
16,45 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
24C02 (AT24C02B, ST24C02WP) – послідовна EEPROM 2 Кбіт з інтерфейсом I2C у корпусі DIP8.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Ємність пам'яті | 2 Кбіт (256 x 8) |
| Інтерфейс | I2C (two-wire) |
| Корпус | DIP8 |
| Розмір сторінки запису | 8 байт |
| Напруга живлення (версія -1.8) | 1,8–5,5 В |
| Напруга живлення (версія -2.7) | 2,7–5,5 В |
| Частота SCL | 100 кГц (1,8 В); 400 кГц (2,7 В і 5 В) |
| Час циклу запису | 5 мс, макс. |
| Ресурс запису | 1 000 000 циклів |
| Зберігання даних | 100 років |
| Захист запису | вивід WP |
24C02 – послідовна енергонезалежна пам'ять EEPROM ємністю 2 Кбіт (256 x 8) з двопровідним інтерфейсом I2C. Виробник за документом – Atmel (Microchip). Розмір сторінки запису – 8 байт, час циклу запису – до 5 мс. Напруга живлення залежить від версії: 1,8–5,5 В для версії -1.8 та 2,7–5,5 В для версії -2.7. Тактова частота SCL – 100 кГц при 1,8 В і 400 кГц при 2,7 В і 5 В. Апаратний захист запису – через вивід WP. Ресурс – 1 000 000 циклів запису, зберігання даних – 100 років.
Корпус DIP8 – для монтажу в отвори. Для заміни шукайте мікросхему з тим самим корпусом і розпаюванням: у назві товару вказано AT24C02B та ST24C02WP. Перш ніж міняти деталь, звірте версію за напругою живлення вашого пристрою. Замовлення відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Чим замінити 24C02?
У назві товару вказано AT24C02B та ST24C02WP. Обирайте мікросхему у корпусі DIP8 з таким самим розпаюванням і звіряйте версію за напругою живлення.
Який інтерфейс і яка ємність 24C02?
Двопровідний інтерфейс I2C, ємність 2 Кбіт (256 x 8).
Як захистити дані від запису?
Через вивід WP – це апаратний захист запису за datasheet.
На яку напругу розрахована мікросхема?
Залежить від версії: 1,8–5,5 В для версії -1.8 і 2,7–5,5 В для версії -2.7.
Документація виробника: Atmel AT24C01A/02/04/08A/16A, Two-wire Serial EEPROM, код 0180Z1-SEEPR-5/07 (документ на AT24C02, не AT24C02B; у документі AT24C02 позначено Not Recommended for new design, для нових розробок відсилає до datasheet AT24C02B).
Параметри наведено за datasheet Atmel на AT24C02 (2007); дані з таблиці AC не використано.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
