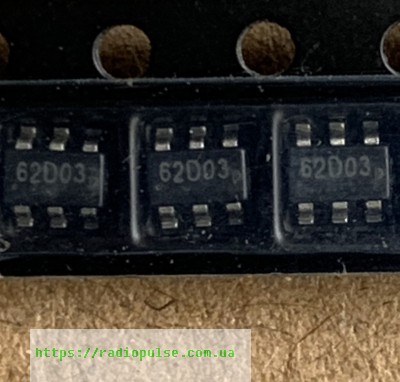

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Мікросхема OB2262MP , sot23-6
31,49 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
OB2262MP – струмовий ШІМ-контролер On-Bright для зворотноходових AC/DC перетворювачів до 30 Вт, корпус SOT23-6.
| Параметр | Значення |
|---|---|
| Корпус | SOT23-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | On-Bright |
| Корпус | SOT23-6 |
| Напруга VDD, максимум | 30 В |
| Обмеження VDD (Zener) | 34 В (IVDD = 10 мА, TA 25 °C) |
| Струм старту, макс. | 20 мкА |
| Робочий струм | 1,4 мА |
| Поріг входу в UVLO | 8,8 В |
| Поріг виходу з UVLO | 14 В |
| Обмеження напруги на затворі | 18 В |
| Температура переходу | від -20 до 150 °C |
| Тепловий опір | 200 °C/Вт |
OB2262MP – струмовий ШІМ-контролер On-Bright для зворотноходових AC/DC перетворювачів потужністю до 30 Вт, корпус SOT23-6. За документом OB2262 (On-Bright): максимальна напруга живлення VDD – 30 В (абсолютний максимум), напруга обмеження VDD (Zener) – 34 В при IVDD = 10 мА, TA 25 °C. Струм старту – до 20 мкА (VDD 12,5 В, RI 100 кОм, TA 25 °C), робочий струм – 1,4 мА (VDD 16 В, RI 100 кОм, VFB 3 В, TA 25 °C). Типовий поріг входу в UVLO – 8,8 В, виходу з UVLO – 14 В. Вихід на затвор обмежений на рівні 18 В, робоча температура переходу – від -20 до 150 °C, тепловий опір перехід–середовище для SOT23-6 – 200 °C/Вт.
Нова деталь, не демонтаж. Частоту перемикання задає зовнішній резистор RI, тому під час заміни порівнюйте обв’язку з платою. За даними виробника, є варіанти OB2262AP та OB2262CP, але корпус у них інший: перевіряйте розпіновку й посадкове місце. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Автономний AC/DC зворотноходовий перетворювач: зарядні пристрої, мережеві адаптери, блоки живлення приставок (Set-Top Box), SMPS на відкритій платі
Чим замінити OB2262MP?
За даними виробника, є варіанти OB2262AP та OB2262CP. Корпус у них інший, тому підходять лише після перевірки розпіновки й посадкового місця.
Для яких пристроїв потрібна ця мікросхема?
Для зворотноходових AC/DC перетворювачів потужністю до 30 Вт: зарядних пристроїв, мережевих адаптерів, блоків живлення приставок.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Яка максимальна напруга живлення?
VDD – до 30 В (абсолютний максимум). Поріг виходу з UVLO – 14 В, входу – 8,8 В (типові значення, TA 25 °C).
Документація виробника: OB2262 (On-Bright).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
