Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

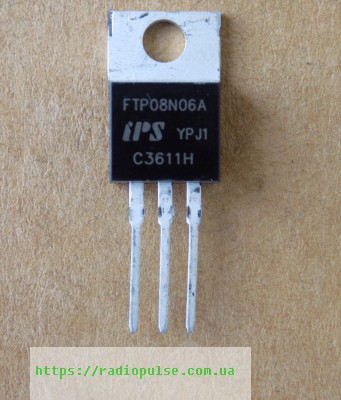

Транзистор FTP08N06A оригінал, TO220
94,00 ₴
85 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
85 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FTP08N06A – N-канальний польовий транзистор у корпусі TO-220 для силових ключів, керування двигунами та підсилювачів класу D. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | IPS (InPower Semiconductor) |
| Тип каналу | N |
| Напруга Vds | 55 В (VGS = 0 В, ID = 250 мкА) |
| Струм стоку Id | 120 А (TC = 25 °C; обмежено корпусом до 75 А) |
| Опір Rds(on) | 8.0 мОм макс. (VGS = 10 В, ID = 62 А) |
| Порогова напруга Vgs(th) | 2.0–4.0 В |
| Заряд затвора Qg | 76 нКл (тип.) |
| Вхідна ємність Ciss | 4440 пФ (Vds 25 В, f 1 МГц) |
| Потужність розсіювання Pd | 230 Вт (TC = 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
FTP08N06A – N-канальний польовий транзистор виробника IPS (InPower Semiconductor) у корпусі TO-220. За даташитом напруга Vds становить 55 В (VGS = 0 В, ID = 250 мкА), струм стоку Id – 120 А при TC = 25 °C, але корпус обмежує його до 75 А. Опір відкритого каналу Rds(on) – не більше 8,0 мОм при VGS = 10 В, ID = 62 А (типове значення 7,4 мОм). Порогова напруга Vgs(th) – 2,0–4,0 В при VDS = VGS, ID = 250 мкА. Заряд затвора Qg – 76 нКл (тип.) при VDD = 30 В, ID = 75 А, VGS = 10 В. Вхідна ємність Ciss типово 4440 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання – 230 Вт при TC = 25 °C, максимальна температура переходу – 175 °C.
Оригінал, не демонтаж. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Щоб підібрати заміну, порівняйте тип каналу (N), напругу Vds, струм Id, опір Rds(on) та корпус TO-220. Нижче в таблиці аналогів – деталі з нашого складу, які пройшли ці умови. Перед заміною порівняйте datasheet обох деталей.
Де застосовують
- Автомобільна електроніка
- Керування двигунами постійного струму
- Підсилювачі класу D
- Джерела безперебійного живлення (UPS)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| S60N12R | канал N = N, Vds 60 ≥ 55, Id(25 °C) 120 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 5.4 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | порівняйте datasheet перед заміною | Купити |
| PDP8974 | канал N = N, Vds 80 ≥ 55, Id(25 °C) 120 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 3.2 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | порівняйте datasheet перед заміною | Купити |
| FHP120N08 | канал N = N, Vds 80 ≥ 55, Id(25 °C) 120 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 8 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | порівняйте datasheet перед заміною | Купити |
| STP80NF70 | канал N = N, Vds 68 ≥ 55, Id(25 °C) 98 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 8.2 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | Id ближчий до межі, перевірте запас за струмом | Купити |
| NCE82H140 | канал N = N, Vds 82 ≥ 55, Id(25 °C) 140 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 4.3 ≤ 1.3×8=10.4 мОм, примітка: драйвер (Qg удвічі більший), корпус TO-220 = TO-220 | Qg удвічі більший – перевірте драйвер затвора | Купити |
| RU6199R | канал N = N, Vds 60 ≥ 55, Id(25 °C) 200 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 3.7 ≤ 1.3×8=10.4 мОм, примітка: драйвер (Qg удвічі більший), корпус TO-220 = TO-220 | Qg удвічі більший – перевірте драйвер затвора | Купити |
| IRFB3206 | канал N = N, Vds 60 ≥ 55, Id(25 °C) 210 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 3 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | у каталозі це демонтаж, не новий | Купити |
| NCEP85T16 | канал N = N, Vds 85 ≥ 55, Id(25 °C) 160 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 3.1 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | порівняйте datasheet перед заміною | Купити |
| G042N10 | канал N = N, Vds 100 ≥ 55, Id(25 °C) 160 ≥ 0.8×120=96, Rds(on) Vgs 10 В max 4.2 ≤ 1.3×8=10.4 мОм, корпус TO-220 = TO-220 | порівняйте datasheet перед заміною | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити FTP08N06A?
Підійде N-канальний MOSFET у TO-220 з Vds не нижче 55 В та близькими Id і Rds(on). Готові варіанти зі складу – у таблиці аналогів. Перед заміною порівняйте datasheet.
Чи можна взяти повний струм 120 А?
Ні. У даташиті Id = 120 А при TC = 25 °C, але корпус обмежує струм до 75 А.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Для чого підходить FTP08N06A?
За даними виробника – для автомобільної електроніки, керування двигунами постійного струму, підсилювачів класу D та джерел безперебійного живлення (UPS). Заряд затвора Qg – 76 нКл (тип.), тому враховуйте можливості драйвера.
Документація виробника: FTP08N06A (IPS).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
