Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

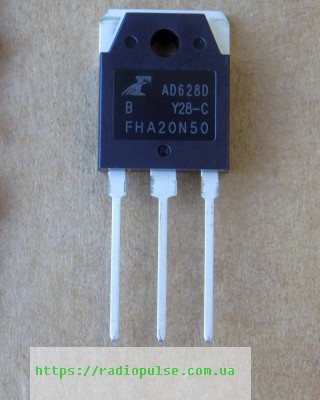

Транзистор FHA20N50 оригінал , TO-3P
282,00 ₴
147 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
147 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FHA20N50 – N-канальний польовий транзистор (MOSFET) у корпусі TO-3P, оригінал. За даташитом FHA20N50A: 500 В, 20 А. Для імпульсних блоків живлення і зварювальних апаратів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Напруга Vds | 500 В |
| Струм Id | 20 А (Tc 25 °C), 12,9 А (Tc 100 °C) |
| Rds(on) при Vgs 10 В | 0,26 Ом макс. (типово 0,21 Ом) |
| Порогова напруга Vgs(th) | 2,0–4,0 В |
| Заряд затвора Qg | 50 нКл (типово) |
| Вхідна ємність Ciss | 2550 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd | 380 Вт (Tc 25 °C) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-3P |
| Стан | Оригінал |
FHA20N50 – N-канальний MOSFET у корпусі TO-3P, оригінал. Точного даташиту на FHA20N50 не знайшли, тому параметри наведено за даташитом найближчої схожої деталі FHA20N50A (Feihong). За рисунком маркування цього документа на корпусі написано FHA20N50, а літера A стоїть окремим рядком. Напруга стік–витік Vds – 500 В. Струм стоку Id – 20 А при Tc 25 °C і 12,9 А при Tc 100 °C, імпульсний – 80 А. Опір відкритого каналу Rds(on) – типово 0,21 Ом, не більше 0,26 Ом при Vgs 10 В. Порогова напруга Vgs(th) – 2,0–4,0 В. Заряд затвора Qg типово 50 нКл, вхідна ємність Ciss типово 2550 пФ. Потужність розсіювання Pd – 380 Вт при Tc 25 °C, тепловий опір перехід–корпус – до 0,44 °C/Вт. Напруга затвор–витік – до ±30 В, температура переходу – до 150 °C. Час зворотного відновлення вбудованого діода trr – типово 154 нс.
Оригінал, не демонтаж. За даташитом FHA20N50A такі транзистори ставлять у зварювальні апарати, імпульсні блоки живлення і схеми корекції коефіцієнта потужності. Підбираючи заміну, порівнюйте тип каналу (N), Vds, Id, Rds(on) при Vgs 10 В, заряд затвора і корпус TO-3P. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.
Де застосовують
- Зварювальні апарати
- Високоефективні імпульсні блоки живлення
- Корекція коефіцієнта потужності
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FHA20N50?
N-канальним MOSFET у корпусі TO-3P з Vds не нижче 500 В, струмом Id не менше 20 А при Tc 25 °C і Rds(on) не більше 0,26 Ом при Vgs 10 В. Параметри FHA20N50 наведено за даташитом FHA20N50A, тому взаємозамінність перевіряйте за документацією на ваш пристрій.
Що означає літера A у FHA20N50A?
За рисунком маркування в документі Feihong на корпусі написано FHA20N50, а літера A стоїть окремим рядком як код продукту.
Звідки параметри FHA20N50?
Точного даташиту на FHA20N50 не знайшли. Параметри наведено за даташитом найближчої схожої деталі – FHA20N50A (Feihong). Точний збіг усіх значень не гарантуємо.
Найближчий datasheet: FHA20N50A (Feihong).
Точного даташиту на FHA20N50 не знайдено. Найближчий схожий даташит – FHA20N50A (Feihong).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
