Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

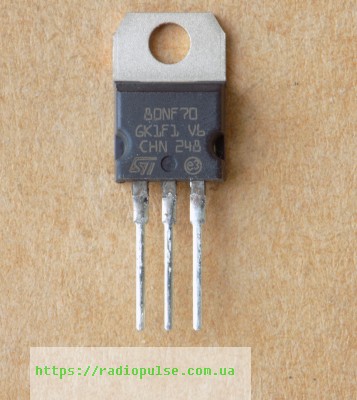

Транзистор STP80NF70 ( 80NF70 ) оригінал(заміна для STP80NF06 ), TO220
94,00 ₴
14 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
14 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
STP80NF70 (80NF70) – N-канальний польовий транзистор STMicroelectronics серії STripFET II у корпусі TO-220. Оригінал. STP80NF70 може замінити STP80NF06.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Напруга Vds | 68 В (VGS = 0) |
| Струм Id | 98 А (TC 25 °C); 68 А (TC 100 °C) |
| Імпульсний струм Idm | 392 А |
| Rds(on) | 8,2 мОм, макс. 9,8 мОм (VGS 10 В, ID 40 А, TC 25 °C) |
| Vgs(th) | 2–4 В, тип. 3 В (VDS = VGS, ID 250 мкА) |
| Заряд затвора Qg | 75 нКл (VDD 34 В, ID 80 А, VGS 10 В) |
| Вхідна ємність Ciss | 2550 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd | 190 Вт (TC 25 °C) |
| Температура переходу Tj | від –55 до 175 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
STP80NF70 – N-канальний силовий MOSFET STripFET II виробництва STMicroelectronics, корпус TO-220. Напруга стік–витік Vds – 68 В (VGS = 0), струм стоку Id – 98 А при TC 25 °C і 68 А при TC 100 °C. Опір відкритого каналу Rds(on) – 8,2 мОм, максимум 9,8 мОм (VGS 10 В, ID 40 А, TC 25 °C). Потужність розсіювання – 190 Вт (TC 25 °C), заряд затвора Qg – 75 нКл (VDD 34 В, ID 80 А, VGS 10 В), максимальна напруга затвор–витік – ±20 В. Робоча температура переходу – від –55 до 175 °C.
Стан: оригінал, не демонтаж. STP80NF70 може замінити STP80NF06, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Для підбору заміни самої STP80NF70 дивіться на канал (N), Vds не нижче 68 В, струм Id, опір Rds(on) при VGS 10 В і той самий корпус TO-220 з розпіновкою.
Де застосовують
- Ключові схеми з високим ККД (Switching applications)
- Мінімізована вхідна ємність і заряд затвора
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| TTP95N68A | канал N = N, Vds 68 ≥ 68, Id(25 °C) 95 ≥ 0.8×98 = 78.4, Rds(on) при VGS 10 В макс. 7.5 ≤ 1.3×8.2 = 10.7 мОм, корпус TO-220 = TO-220 | Перевірте розпіновку G, D, S. | Купити |
| PDP8974 | канал N = N, Vds 80 ≥ 68, Id(25 °C) 120 ≥ 0.8×98 = 78.4, Rds(on) при VGS 10 В 3.2 ≤ 1.3×8.2 = 10.7 мОм, корпус TO-220 = TO-220 | Qg 88 нКл проти 75 нКл; перевірте розпіновку G, D, S. | Купити |
| FHP120N08 | канал N = N, Vds 80 ≥ 68, Id(25 °C) 120 ≥ 0.8×98 = 78.4, Rds(on) при VGS 10 В макс. 8 ≤ 1.3×8.2 = 10.7 мОм, корпус TO-220 = TO-220 | Перевірте розпіновку G, D, S. | Купити |
| NCE82H140 | канал N = N, Vds 82 ≥ 68, Id(25 °C) 140 ≥ 0.8×98 = 78.4, Rds(on) при VGS 10 В макс. 4.3 ≤ 1.3×8.2 = 10.7 мОм, корпус TO-220 = TO-220 | Драйвер: Qg 158 нКл більш ніж удвічі вище, ніж 75 нКл у STP80NF70 – перевірте, чи впорається драйвер затвора. | Купити |
| NCEP85T16 | канал N = N, Vds 85 ≥ 68, Id(25 °C) 160 ≥ 0.8×98 = 78.4, Rds(on) при VGS 10 В 3.1 ≤ 1.3×8.2 = 10.7 мОм, корпус TO-220 = TO-220 | Qg 105 нКл проти 75 нКл; перевірте розпіновку G, D, S. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити STP80NF70?
Підходить N-канальний MOSFET у TO-220 з Vds не нижче 68 В, достатнім струмом Id і не більшим Rds(on) при VGS 10 В. У каталозі є кілька таких деталей, див. таблицю аналогів.
Чи можна поставити STP80NF70 замість STP80NF06?
STP80NF70 може замінити STP80NF06. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка напруга керування потрібна?
Rds(on) 8,2 мОм наведено при VGS 10 В. Порогова напруга Vgs(th) – від 2 до 4 В, тип. 3 В (ID 250 мкА); максимум Vgs – ±20 В.
Документація виробника: STP80NF70 Doc ID 17610 Rev 1.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
