Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

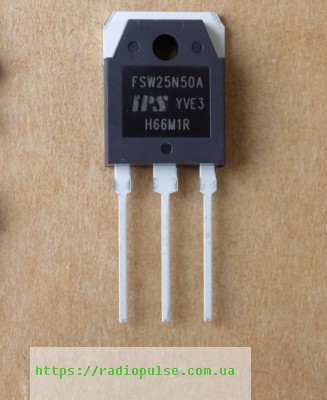

Транзистор FSW25N50A оригінал, TO-3P
100,11 ₴
45 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
45 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FSW25N50A – N-канальний польовий транзистор IPS на 500 В і 25 А в корпусі TO-3P. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал |
| Напруга Vds | 500 В (Tj 25 °C) |
| Струм стоку Id | 25 А (Tc 25 °C) |
| Rds(on) | 0,18 Ом тип., 0,26 Ом макс. (Vgs 10 В, Id 10 А, Tj 25 °C) |
| Заряд затвора Qg | 96 нКл тип. (Vdd 250 В, Id 20 А, Vgs 10 В) |
| Вхідна ємність Ciss | 4900 пФ (Vds 25 В, f 1 МГц) |
| Vgs(th) | 2,0–4,0 В (Vds = Vgs, Id 250 мкА, Tj 25 °C) |
| Потужність Pd | 230 Вт (Tc 25 °C) |
| Макс. Tj | 150 °C |
| Vgs макс. | ±30 В |
| Захист ESD (HBM) | 6000 В |
| Корпус | TO-3P |
| Виробник | IPS (InPower Semiconductor) |
| Стан | Оригінал |
FSW25N50A – N-канальний MOSFET виробництва IPS (InPower Semiconductor) в корпусі TO-3P. Напруга Vds – 500 В (Tj 25 °C), струм стоку Id – 25 А (Tc 25 °C), потужність розсіювання Pd – 230 Вт (Tc 25 °C). Опір відкритого каналу Rds(on) – 0,18 Ом типове і 0,26 Ом максимальне (Vgs 10 В, Id 10 А, Tj 25 °C). Заряд затвора Qg – 96 нКл типове (Vdd 250 В, Id 20 А, Vgs 10 В). Вхідна ємність Ciss типово 4900 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2,0–4,0 В, максимальна напруга затвор–витік Vgs – ±30 В. Затвор захищений від ESD: 6000 В за моделлю HBM. Робочий діапазон температури переходу – від -55 до 150 °C.
Стан – оригінал, не демонтаж. Щоб підібрати заміну, порівняйте з вашою деталлю канал (тут N), Vds, Id при тій самій температурі корпусу, Rds(on) при тій самій Vgs і корпус. Якщо Qg у заміни значно більший, перевірте, чи впорається драйвер затвора. Відправка Новою поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Джерела безперебійного живлення (UPS)
- Живлення LCD-панелей
- Імпульсні блоки живлення (SMPS)
- Інвертори DC-AC
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| FHA24N50 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 24 ≥ 0.8×25=20, Rds(on) Vgs 10 В typ 0.17 ≤ 1.3×0.18=0.234, корпус TO-3P = TO-3P | перевірте драйвер затвора за Qg з datasheet | Купити |
| CS2837 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 20 ≥ 0.8×25=20, Rds(on) Vgs 10 В max 0.18 ≤ 1.3×0.26=0.338, корпус TO-3P = TO-3P | Id на межі правила, при великому струмі запас менший | Купити |
| 2SK2837 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 20 ≥ 0.8×25=20, Rds(on) Vgs 10 В typ 0.21 ≤ 1.3×0.18=0.234, корпус TO-3P = TO-3P | демонтаж; Id на межі правила | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити FSW25N50A?
У каталозі є FHA24N50 і CS2837 в тому ж корпусі TO-3P, у них той самий канал, така сама або вища Vds, а струм і опір відкритого каналу близькі. Остаточно звіряйте з datasheet під вашу схему.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Як перевірити транзистор перед встановленням?
Мультиметром у режимі діода перевірте, що між затвором і рештою виводів немає пробою, а канал не замкнений в обох напрямках. У схемі спершу розпаяйте виводи.
Чи є у FSW25N50A захист затвора?
Так, у документі вказано захист від ESD: 6000 В за моделлю HBM (C 100 пФ, R 1,5 кОм). Максимальна напруга затвор–витік – ±30 В.
Документація виробника: FSW25N50A (IPS).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
