Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

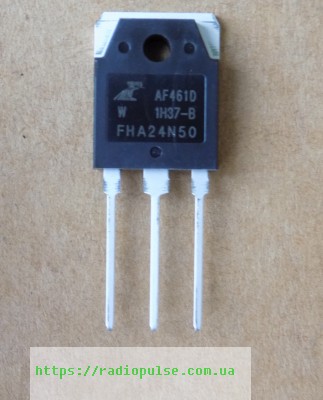

Транзистор FHA24N50 оригінал, TO-3P
164,50 ₴
52 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
52 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FHA24N50 – N-канальний польовий транзистор FEIHONG в корпусі TO-3P, оригінал. Для імпульсних блоків живлення та інверторів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET, N-канал |
| Виробник | FEIHONG |
| Напруга Vds | 500 В (VGS = 0 В, ID = 250 мкА, мін.) |
| Струм стоку Id (25 °C) | 24 А |
| Струм стоку Id (100 °C) | 15 А |
| Rds(on) | 0.170 Ом тип. (VGS = 10 В, ID = 12 А) |
| Заряд затвора Qg | 83 нКл тип. |
| Вхідна ємність Ciss | 5070 пФ (Vds 25 В, f 1 МГц) |
| Розсіювана потужність Pd | 312.5 Вт (TC = 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-3P |
| Стан | Оригінал |
FHA24N50 – N-канальний польовий транзистор (MOSFET) виробництва FEIHONG в корпусі TO-3P. За даташитом найближчої деталі FHA24N50W (FEIHONG): напруга Vds 500 В (VGS = 0 В, ID = 250 мкА, мін.), струм стоку Id 24 А при TC = 25 °C і 15 А при TC = 100 °C. Опір відкритого каналу Rds(on) – 0.170 Ом тип. (макс. 0,2 Ом) при VGS = 10 В, ID = 12 А. Заряд затвора Qg – 83 нКл тип. (VDS = 400 В, ID = 24 А, VGS = 10 В), розсіювана потужність Pd – 312.5 Вт при TC = 25 °C, максимальна температура переходу 150 °C. Вхідна ємність Ciss типово 5070 пФ (Vds 25 В, f 1 МГц).
Оригінал, не демонтаж. Підбираючи заміну, порівнюйте напругу Vds, струм Id, Rds(on), заряд затвора Qg і корпус. Параметри вище взято з документа на найближчу деталь, тому перед заміною звірте їх з маркуванням на корпусі та з даташитом. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Системи інверторів (керування живленням)
- Імпульсні блоки живлення
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| FSW25N50A | канал N = N, Vds 500 ≥ 500, Id(25 °C) 25 ≥ 0.8×24=19.2, Rds(on) Vgs 10 В typ 0.18 ≤ 1.3×0.17=0.221, корпус TO-3P = TO-3P | Qg 96 нКл тип. проти 83 нКл у FHA24N50 – звірте з драйвером. | Купити |
| 2SK2837 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 20 ≥ 0.8×24=19.2, Rds(on) Vgs 10 В typ 0.21 ≤ 1.3×0.17=0.221, корпус TO-3P = TO-3P | Демонтаж; Rds(on) 0.21 Ом близько до межі правила – звірте з даташитом. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FHA24N50?
Дивіться на канал N, Vds не нижче 500 В, Id не менше 0.8×24 А, Rds(on) не більше 1.3×0.17 Ом при VGS = 10 В і корпус TO-3P. У каталозі це правило проходять FSW25N50A та 2SK2837 (K2837).
Де використовують цей транзистор?
За даташитом найближчої деталі FHA24N50W – в системах інверторів (керування живленням) та імпульсних блоках живлення.
Чи збігаються параметри з вашою деталлю точно?
Цифри наведено за даташитом найближчої деталі FHA24N50W, тому точний збіг не обіцяємо: перед заміною порівняйте їх з даташитом.
Найближчий datasheet: FHA24N50W (FEIHONG).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
