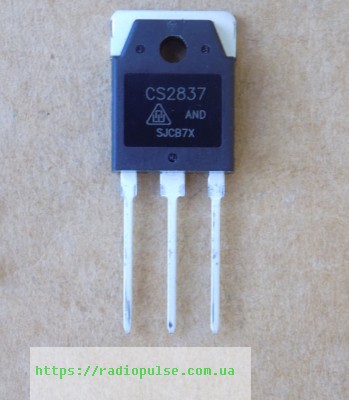

Транзистор CS2837 ( CS2837AND ) оригінал, TO-3P
188,00 ₴
44 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
44 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
CS2837 (CS2837AND) – N-канальний польовий транзистор Wuxi China Resources Huajing Microelectronics у корпусі TO-3P. Оригінал. Для керування двигунами, підсилювачів класу D та силових ключів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Напруга Vds | 500 В (TC 25 °C) |
| Струм Id | 20 А (TC 25 °C) |
| Імпульсний струм Idm | 80 А (TC 25 °C) |
| Rds(on) | 0,18 Ом, макс. 0,26 Ом (VGS 10 В, ID 10 А, TC 25 °C) |
| Vgs(th) | 2–4 В (TC 25 °C) |
| Заряд затвора Qg | 96 нКл (ID 20 А, VDD 250 В, VGS 10 В) |
| Вхідна ємність Ciss | 4900 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd | 230 Вт (TC 25 °C) |
| Температура переходу Tj | від –55 до 150 °C |
| Корпус | TO-3P |
| Корпус (докладно) | TO-3P(N) |
| Стан | Оригінал |
CS2837 – N-канальний кремнієвий VDMOSFET режиму збагачення, виробник Wuxi China Resources Huajing Microelectronics, корпус TO-3P(N). Напруга стік–витік Vds – 500 В (TC 25 °C), струм стоку Id – 20 А, імпульсний струм Idm – 80 А (TC 25 °C). Опір відкритого каналу Rds(on) – 0,18 Ом, максимум 0,26 Ом (VGS 10 В, ID 10 А, TC 25 °C). Потужність розсіювання – 230 Вт (TC 25 °C), заряд затвора Qg – 96 нКл (ID 20 А, VDD 250 В, VGS 10 В). Вхідна ємність Ciss типово 4900 пФ (Vds 25 В, f 1 МГц). Затвор захищений вбудованими зустрічно-паралельними стабілітронами затвор–витік, ESD 6000 В (HBM). Робоча температура переходу – від –55 до 150 °C.
Стан: оригінал, не демонтаж. Заміну підбирайте за каналом (N), напругою Vds не нижче 500 В, струмом Id, опором Rds(on) при VGS 10 В, а також за корпусом TO-3P і розпіновкою.
Де застосовують
- Автомобільне керування двигунами постійного струму (Automotive DC Motor Control)
- Підсилювачі класу D (Class D Amplifier)
- Силові ключові схеми
Чим замінити CS2837?
Потрібен N-канальний MOSFET у TO-3P з Vds не нижче 500 В, Id не менше 20 А і Rds(on) не гірше за 0,18 Ом при VGS 10 В. Порівнюйте за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є захист затвора?
Так, вбудовані зустрічно-паралельні стабілітрони затвор–витік, ESD 6000 В (HBM). Максимальна напруга Vgs – ±30 В.
Яка напруга керування потрібна?
Rds(on) 0,18 Ом наведено при VGS 10 В, порогова напруга Vgs(th) – від 2 до 4 В (TC 25 °C).
Документація виробника: CS2837AND (Wuxi China Resources Huajing Microelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
