Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

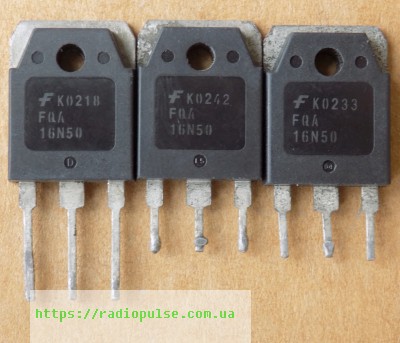

Транзистор FQA16N50 ( Заміна для FSA16N50 , FDA16N50 , 16N50 ) оригінал демонтаж, TO-3P
235,00 ₴
19 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
19 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FQA16N50 – N-канальний MOSFET onsemi (Fairchild) у корпусі TO-3P для імпульсних перетворювачів і PFC. Оригінал, демонтаж: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N-канал |
| Напруга Vds | 500 В |
| Струм Id (Tc 25 °C) | 16.5 А |
| Струм Id (Tc 100 °C) | 9.9 А |
| Rds(on) | 0.31 Ом (тип.), 0.38 Ом (макс.) при Vgs 10 В, Id 8.3 А |
| Vgs(th) | 3.0–5.0 В |
| Потужність розсіювання | 205 Вт |
| Вхідна ємність Ciss | 1495 пФ (Vds 25 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
FQA16N50 – польовий транзистор onsemi (Fairchild) з N-каналом у корпусі TO-3P. Цифри нижче – за даташитом найближчої деталі FDA16N50-F109. Напруга Vds – 500 В при Vgs 0 В, Id 250 мкА (мін.). Струм стоку Id – 16.5 А при Tc 25 °C і 9.9 А при Tc 100 °C. Опір відкритого каналу Rds(on) – 0.31 Ом (тип.) і 0.38 Ом (макс.) при Vgs 10 В, Id 8.3 А. Порогова напруга Vgs(th) – від 3.0 до 5.0 В при Vds = Vgs, Id 250 мкА. Вхідна ємність Ciss типово 1495 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання – 205 Вт при Tc 25 °C, максимальна температура переходу – 150 °C.
Оригінал, демонтаж б/в: деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. FQA16N50 може замінити FSA16N50, FDA16N50 і 16N50, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, порівнюйте канал, Vds, Id, Rds(on) при тому самому Vgs, заряд затвора і корпус. Відправка в день оплати або наступного дня, Нова Пошта.
Де застосовують
- Імпульсні перетворювачі напруги
- Корекція коефіцієнта потужності (PFC)
- Живлення плоских телевізійних панелей
- ATX
- Електронні баласти ламп
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| CS2837 | той самий канал, TO-3P; Vds 500 ≥ 500, Id(25 °C) 20 ≥ 0.8×16.5, Rds(on) макс. 0.26 Ом ≤ 1.3×0.38 при Vgs 10 В | Qg 96 нКл – перевірте драйвер затвора | Купити |
| FHA20N60 | той самий канал, TO-3P; Vds 600 ≥ 500, Id(25 °C) 20 ≥ 0.8×16.5, Rds(on) макс. 0.4 Ом ≤ 1.3×0.38 при Vgs 10 В | Qg 60 нКл | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити FQA16N50?
Прямі заміни за даними виробника: FDA16N50 і FDA16N50-F109. Із нашого каталогу за параметрами підходять CS2837 і FHA20N60 у корпусі TO-3P. Взаємозамінність перевіряйте самостійно за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи можна ставити FQA16N50 замість FSA16N50, FDA16N50 або 16N50?
Так, FQA16N50 може замінити ці деталі. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити MOSFET перед установкою?
Мультиметром у режимі діода перевірте вбудований діод між стоком і витоком, а також що затвор не має зв'язку з іншими виводами.
Найближчий datasheet: FDA16N50-F109 (onsemi).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
