Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |

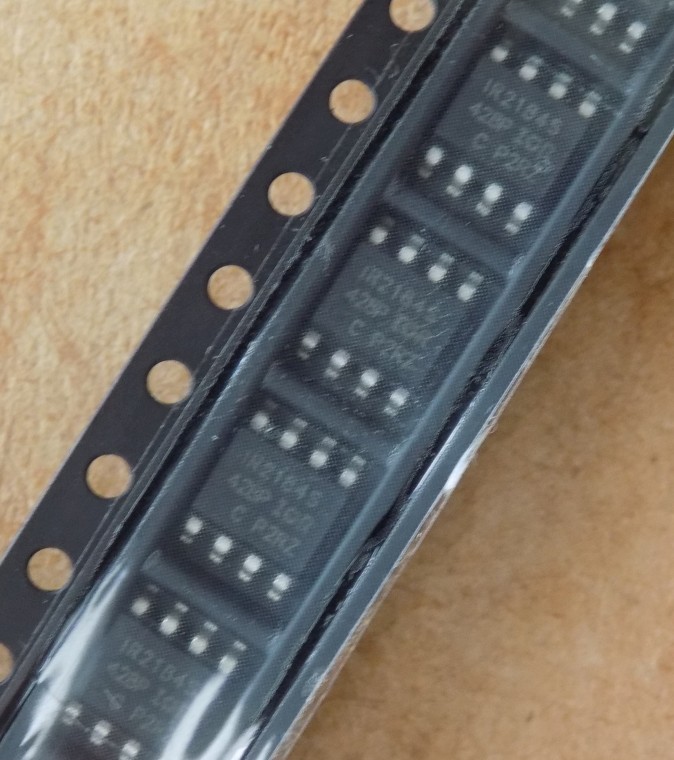

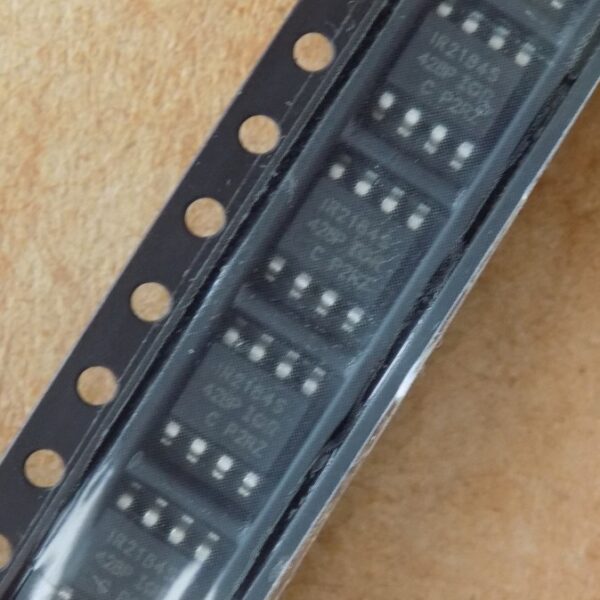

Мікросхема IR2184S , so-8
101,05 ₴
14 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
14 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IR2184S – мікросхема, драйвер напівмосту для потужних MOSFET та IGBT в корпусі SO-8. Верхній канал працює до 600 В.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon (International Rectifier) |
| Корпус | SO-8 |
| Робоча напруга плаваючого каналу | 600 В |
| Абсолютний максимум VB | 625 В |
| Напруга живлення драйвера | 10–20 В |
| Струм виходу (втікає/витікає) | 1.4 / 1.8 А |
| Мертвий час | внутрішній 500 нс |
| Затримка вмикання / вимикання (typ) | 680 / 270 нс |
| Час наростання (typ / max) | 40 / 60 нс |
| Час спаду (typ / max) | 20 / 35 нс |
| Макс. температура переходу | 150 °C |
| Робоча температура середовища | -40…125 °C |
IR2184S – драйвер напівмосту (half-bridge) виробництва Infineon (International Rectifier) в корпусі 8-Lead SOIC (SO-8). Він керує затворами двох транзисторів: верхнього та нижнього плеча, канали незалежні. Верхній канал повністю працює до 600 В (абсолютний максимум VB – 625 В). Напруга живлення драйвера – 10–20 В. Струм виходу – 1.4 А (втікає) та 1.8 А (витікає). Входи IN та SD сумісні з логікою 3.3 В і 5 В: рівень лог. 1 від 2.7 В, лог. 0 до 0.8 В при VCC 10–20 В. Мертвий час внутрішній, фіксований, 500 нс. Є захист від наскрізного струму (cross-conduction prevention logic). Затримка вмикання / вимикання (typ) – 680 / 270 нс; при VBIAS 15 В, CL 1000 пФ, TA 25 °C затримка вмикання (max) – 900 нс.
При виборі заміни звіряйте корпус, напругу верхнього каналу та тип мертвого часу: у IR2184 він фіксований, а у варіанта IR21844 програмується. У документації Infineon також згадані споріднені мікросхеми IR2181 та IR2183; зворотна сумісність не гарантована, тому порівнюйте datasheet перед заміною. Доставка по Україні Новою Поштою, відправка в день оплати або наступного дня. Магазин у Запоріжжі.
Де застосовують
- Драйвер потужних MOSFET та IGBT з незалежними каналами верхнього та нижнього плеча
Чим замінити IR2184S?
Шукайте драйвер напівмосту в тому самому корпусі SO-8 з таким самим верхнім каналом і фіксованим мертвим часом. Виробник у документації згадує IR2181 та IR2183; перед заміною порівняйте datasheet.
Чи підходить IR2184S для керування з мікроконтролера на 3.3 В?
Так, входи IN та SD сумісні з логікою 3.3 В і 5 В: лог. 1 від 2.7 В, лог. 0 до 0.8 В при VCC 10–20 В.
Яка напруга живлення потрібна драйверу?
Напруга живлення драйвера – 10–20 В. Верхній канал працює до 600 В.
Чи можна налаштувати мертвий час?
Ні. У IR2184 мертвий час внутрішній, фіксований, 500 нс. Програмований мертвий час є у варіанта IR21844.
Документація виробника: IR2184(4)(S) & (PbF), Data Sheet No. PD60174 revG.
Параметри наведено за datasheet виробника: IR2184(4)(S) & (PbF), Data Sheet No. PD60174 rev G.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
