Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

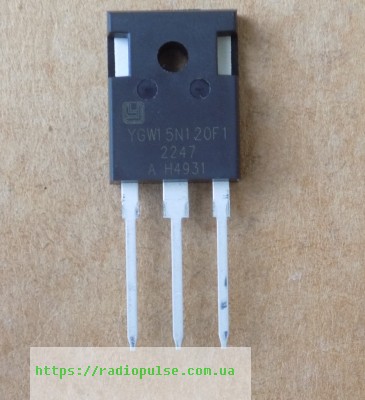

IGBT-транзистор YGW15N120F1 оригінал, TO247
345,92 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
YGW15N120F1 – IGBT-транзистор з вбудованим діодом у корпусі TO-247, оригінал. Використовують в індукційному нагріванні та інверторних мікрохвильових печах.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vce | 1200 В |
| Струм Ic при 25 °C | 30 А |
| Струм Ic при 100 °C | 15 А |
| Vce(sat) типово | 1.9 В (Vge 15 В, Ic 15 А, Tj 25 °C) |
| Вбудований діод | є, антипаралельний |
| Розсіювана потужність | 260 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 1520 пФ (Vce 25 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
YGW15N120F1 – N-канальний IGBT-транзистор типу Trench Field Stop з антипаралельним діодом, корпус TO-247. Напруга колектор–емітер 1200 В. Струм колектора 30 А при 25 °C і 15 А при 100 °C. Типова напруга насичення Vce(sat) 1.9 В при Vge 15 В, Ic 15 А, Tj 25 °C. Розсіювана потужність 260 Вт при Tc 25 °C, максимальна температура переходу 150 °C. Цифри наведено за даташитом найближчої деталі YGW15N120F1A (luxin-semi). Вхідна ємність Cies типово 1520 пФ (Vce 25 В, f 1 МГц).
Стан товару – оригінал. Щоб підібрати заміну, порівняйте напругу Vces, струм Ic при 100 °C, Vce(sat) і наявність вбудованого діода, а також корпус і розпіновку. У нашому каталозі є IGBT, що проходять ці умови: IRG4PH40UD, IHW25N120R2 та IHW40N120R3 (див. таблицю аналогів). Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Індукційне нагрівання, індукційні плити
- Інверторні мікрохвильові печі
- Резонансні перетворювачі та схеми м'якого перемикання
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRG4PH40UD | Vces 1200 ≥ 1200, Ic(100 °C) 21 ≥ 0.8×15=12, Vce(sat) 25 °C(typ) 2.43 ≤ 1.3×1.9=2.47, діод є в обох, корпус TO-247 = TO-247 | Є вбудований діод, як і в YGW15N120F1. Тип структури різний, перевірте драйвер затвора. | Купити |
| IHW25N120R2 | Vces 1200 ≥ 1200, Ic(100 °C) 25 ≥ 0.8×15=12, Vce(sat) 25 °C(typ) 1.6 ≤ 1.3×1.9=2.47, діод є в обох, корпус TO-247 = TO-247 | Є вбудований діод. Тип структури різний, перевірте драйвер затвора. | Купити |
| IHW40N120R3 | Vces 1200 ≥ 1200, Ic(100 °C) 40 ≥ 0.8×15=12, Vce(sat) 25 °C(typ) 1.55 ≤ 1.3×1.9=2.47, діод є в обох, корпус TO-247 = TO-247 | Є вбудований діод. Тип структури різний, перевірте драйвер затвора. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити YGW15N120F1?
Підбирайте IGBT з Vces не менше 1200 В, Ic при 100 °C близьким до 15 А і Vce(sat) близьким до 1.9 В, з діодом у корпусі TO-247. У каталозі за цими умовами підходять IRG4PH40UD, IHW25N120R2 та IHW40N120R3. Перед установкою звірте даташити та умови драйвера затвора.
Чи є у транзистора вбудований діод?
Так, антипаралельний. Його струм If 30 А при 25 °C і 15 А при 100 °C, пряма напруга Vfm 2.3 В при If 15 А.
Де використовується YGW15N120F1?
В індукційному нагріванні, індукційних плитах, інверторних мікрохвильових печах і резонансних перетворювачах.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Найближчий datasheet: YGW15N120F1A (luxin-semi).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
