Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

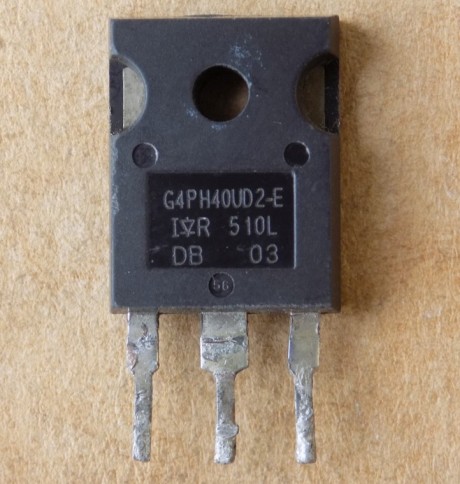

IGBT-транзистор IRG4PH40UD оригінал демонтаж б/в( IRG4PH40UD2-E ) (1200V,41A,160W) , TO247
243,46 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

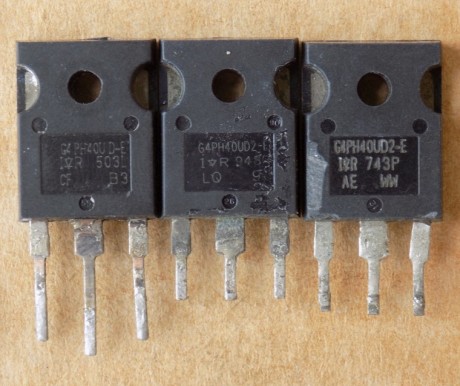

IRG4PH40UD – IGBT-транзистор International Rectifier на 1200 В у корпусі TO-247AC з діодом. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | International Rectifier (IRF) |
| Корпус | TO-247 |
| Напруга Vces | 1200 В (VGE = 0 В, IC = 250 мкА, Tj 25 °C) |
| Струм Ic (25 °C) | 41 А (TC = 25 °C) |
| Струм Ic (100 °C) | 21 А (TC = 100 °C) |
| Vce(on) | 2,43 В тип., 3,1 В макс. (VGE = 15 В, IC = 21 А, Tj 25 °C) |
| Потужність Pd | 160 Вт (TC = 25 °C) |
| Діод | є, HEXFRED, надшвидкий, м’який |
| Температура переходу Tj | −55…+150 °C |
| Стан | Оригінал, демонтаж б/в |
IRG4PH40UD – IGBT-транзистор International Rectifier серії UltraFast у корпусі TO-247AC зі вбудованим діодом HEXFRED. За даташитом: напруга Vces 1200 В (VGE = 0 В, IC = 250 мкА, Tj 25 °C), струм колектора 41 А при TC = 25 °C і 21 А при TC = 100 °C. Vce(on) 2,43 В типово, 3,1 В максимум (VGE = 15 В, IC = 21 А, Tj 25 °C). Потужність розсіювання 160 Вт при TC = 25 °C, температура переходу −55…+150 °C. Частота: до 40 кГц у жорсткому перемиканні, понад 200 кГц у резонансному режимі.
Оригінал, демонтаж б/в – деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів. У назві вказано також IRG4PH40UD2-E. Щоб підібрати заміну, порівняйте Vces, струм при 100 °C, Vce(on), корпус TO-247AC і наявність діода. Заряд затвора Qg 86 нКл типово (IC = 21 А, VCC = 400 В, VGE = 15 В) важливий для драйвера.
Де застосовують
- Мостові схеми з антипаралельним діодом
- Імпульсні джерела живлення
- ДБЖ
- Зварювання
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чим замінити IRG4PH40UD?
У назві вказано IRG4PH40UD2-E. Для іншої заміни порівняйте Vces 1200 В, струм 21 А при TC = 100 °C, Vce(on), наявність діода та корпус TO-247AC. Взаємозамінність перевіряйте самостійно за даташитом.
Яка робоча частота IRG4PH40UD?
До 40 кГц у жорсткому перемиканні та понад 200 кГц у резонансному режимі (серія UltraFast).
Який діод вбудований у транзистор?
HEXFRED, надшвидкий і м’який. Час зворотного відновлення trr 63 нс типово при Tj 25 °C, IF = 8 А, VR = 200 В, diF/dt = 200 А/мкс.
Документація виробника: IRG4PH40UD (IRF).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
