Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

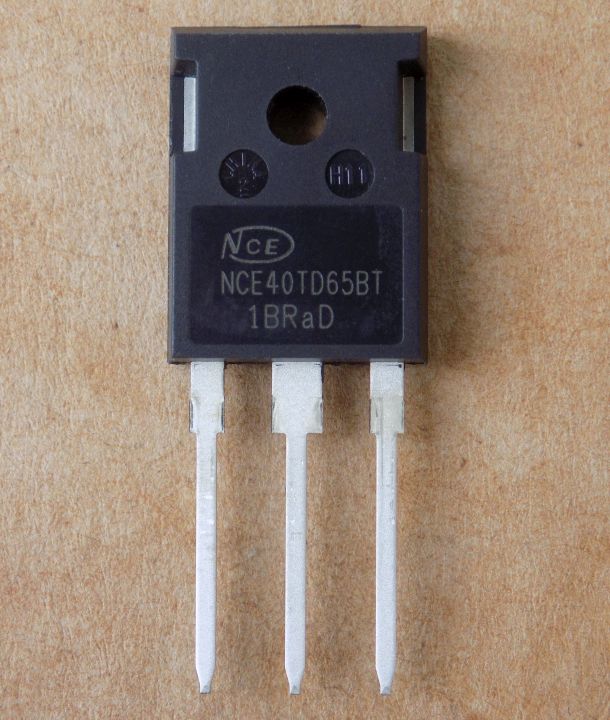

Транзистор NCE40TD65BT оригінал, TO247
282,00 ₴
30 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
30 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
NCE40TD65BT – оригінальний IGBT-транзистор NCE на 650 В з вбудованим діодом у корпусі TO-247. Для кондиціонерів, інверторів і приводів двигунів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | NCE (Wuxi NCE Power) |
| Напруга Vces | 650 В |
| Напруга Vges | ±30 В |
| Струм Ic (TC 25 °C) | 80 А |
| Струм Ic (TC 100 °C) | 40 А |
| Vce(sat) (Ic 40 А, Vge 15 В, Tj 25 °C) | 1.7 В тип., 1.9 В макс. |
| Vge(th) | 4.0–6.0 В |
| Заряд затвора Qg | 176 нКл |
| Вхідна ємність Cies | 4894 пФ (Vce 25 В, f 1 МГц) |
| Потужність Pd (TC 25 °C) | 286 Вт |
| Макс. температура переходу | 175 °C |
| Вбудований діод | є |
| Корпус | TO-247 |
| Стан | Оригінал |
NCE40TD65BT – IGBT-транзистор NCE (Wuxi NCE Power) у корпусі TO-247 з вбудованим діодом. Напруга колектор-емітер Vces – 650 В (VGE 0 В, Ice 1 мА), Vges – ±30 В. Струм колектора Ic – 80 А при TC 25 °C і 40 А при TC 100 °C. Vce(sat) – 1.7 В типово, 1.9 В максимум (Ic 40 А, Vge 15 В, Tj 25 °C). Порогова напруга Vge(th) – 4.0–6.0 В (Ic 1 мА). Вхідна ємність Cies типово 4894 пФ (Vce 25 В, f 1 МГц). Потужність Pd – 286 Вт при TC 25 °C і 143 Вт при TC 100 °C, максимальна температура переходу – 175 °C. Стан: оригінал, не демонтаж.
При заміні порівнюйте Vces, Ic при 100 °C і Vce(sat) за однакових умов, а також корпус і розпіновку. Заряд затвора Qg – 176 нКл (Vcc 480 В, Ic 40 А, Vge 15 В): якщо драйвер слабший, перемикання сповільниться. Eoff – 0.48 мДж, tf – 16 нс (Vcc 400 В, Ic 40 А, Rg 5 Ом, TC 25 °C). Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Кондиціонери
- Інвертори
- Приводи двигунів
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| JT050N065WED | Vces 650 ≥ 650, Ic(100 °C) 50 ≥ 0.8×40=32, Vce(sat) 25 °C(max) 2.2 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | перевірте розпіновку й драйвер затвора за даташитом | Купити |
| IHW40N120R3 | Vces 1200 ≥ 650, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(max) 1.75 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Vces вищий; перевірте тип IGBT і драйвер затвора | Купити |
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×40=32, Vce(sat) 25 °C(max) 2.1 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | перевірте розпіновку й драйвер затвора за даташитом | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити NCE40TD65BT?
Потрібен IGBT у корпусі TO-247 з тією самою розпіновкою, Vces не нижче 650 В, струмом Ic при 100 °C близьким до 40 А і порівнянним Vce(sat). У каталозі є JT050N065WED, IHW40N120R3 і YGW75N65HP.
Чи є вбудований діод?
Так. Vf – 1.7 В при If 40 А і TC 25 °C (макс. 2.5 В), trr – 242 нс (If 40 А, di/dt 200 А/мкс).
Який струм можна брати від NCE40TD65BT?
Орієнтуйтесь на Ic при TC 100 °C – 40 А. Значення 80 А дано при TC 25 °C.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Документація виробника: NCE40TD65BT (NCE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
