Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | Flexiwatt25 |

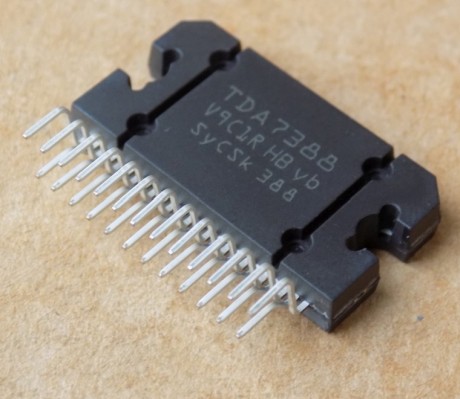

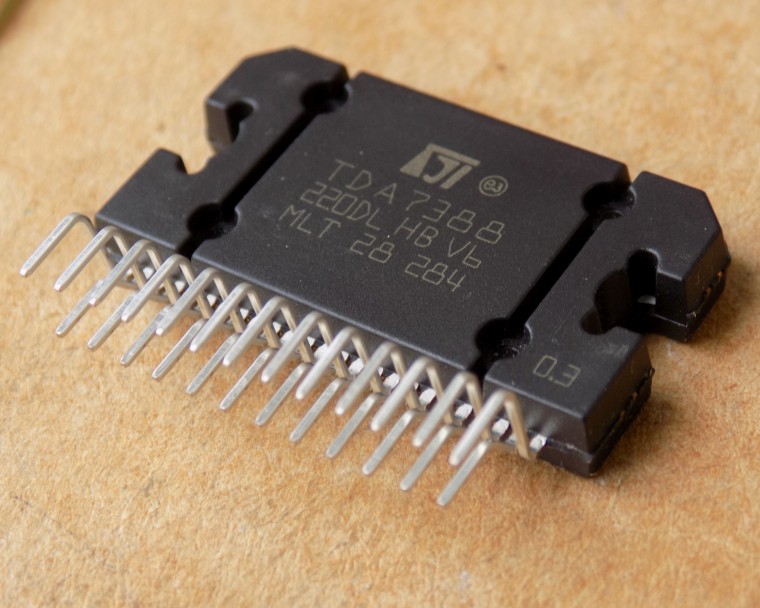

Мікросхема TDA7388 (Заміна для TDA7386 , TB2903HQ , TB2904HQ , TB2906H )
150,40 ₴
13 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
13 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TDA7388 – чотириканальний мостовий підсилювач класу AB від STMicroelectronics для автомагнітол. Може замінити TDA7386, TB2903HQ, TB2904HQ, TB2906H.
| Параметр | Значення |
|---|---|
| Корпус | Flexiwatt25 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Корпус | Flexiwatt25 |
| Кількість виводів | 25 |
| Макс. вихідна потужність | 4 × 45 Вт, RL 4 Ом |
| Вихідна потужність на канал | 26 Вт (мін. 22 Вт); VS 14.4 В, f 1 кГц, RL 4 Ом, Tamb 25 °C, THD 10 % |
| Коефіцієнт підсилення | 26 дБ (мін. 25, макс. 27) |
| Робоча напруга живлення | 18 В (макс.) |
| Напруга живлення DC | 28 В (макс.) |
| Розсіювана потужність | 80 Вт при Tcase 70 °C |
| Макс. температура переходу | 150 °C |
TDA7388 – чотириканальний мостовий підсилювач класу AB від STMicroelectronics для автомагнітол. Корпус Flexiwatt25, 25 виводів. Максимальна вихідна потужність 4 × 45 Вт при RL 4 Ом. Номінальна потужність на канал 26 Вт при VS 14.4 В, f 1 кГц, RL 4 Ом, Tamb 25 °C, THD 10 % (мін. 22 Вт). Коефіцієнт підсилення 26 дБ (мін. 25, макс. 27). Робоча напруга живлення до 18 В, постійна до 28 В, імпульсна 50 В при t = 50 мс. Розсіювана потужність 80 Вт при Tcase 70 °C, температура переходу до 150 °C.
TDA7388 може замінити TDA7386, TB2903HQ, TB2904HQ, TB2906H. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, звіряйте корпус Flexiwatt25 і призначення виводів. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Автомагнітоли високого класу (high end car radio applications)
- Фіксоване підсилення 26 дБ, без bootstrap-конденсаторів
- Захисти: коротке замикання на корпус і на живлення, індуктивне навантаження, перегрів, load dump, зворотна полярність
Чим замінити TDA7388?
У документі виробника варіантів заміни для TDA7388 не названо. Підбирайте за корпусом Flexiwatt25, призначенням виводів і параметрами з datasheet.
Що може замінити TDA7388?
TDA7388 може замінити TDA7386, TB2903HQ, TB2904HQ, TB2906H. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Яка потужність на канал?
26 Вт при VS 14.4 В, f 1 кГц, RL 4 Ом, Tamb 25 °C, THD 10 % (мін. 22 Вт). Максимум – 4 × 45 Вт при RL 4 Ом.
Чи потрібні bootstrap-конденсатори?
Ні, у цій мікросхемі їх немає. Підсилення фіксоване, 26 дБ, зовнішніх компонентів потрібно мало.
Документація виробника: TDA7388 (STMicroelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
