Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | ISOWATT218FX |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

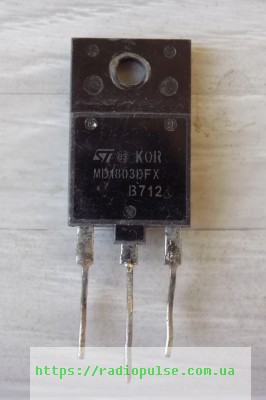

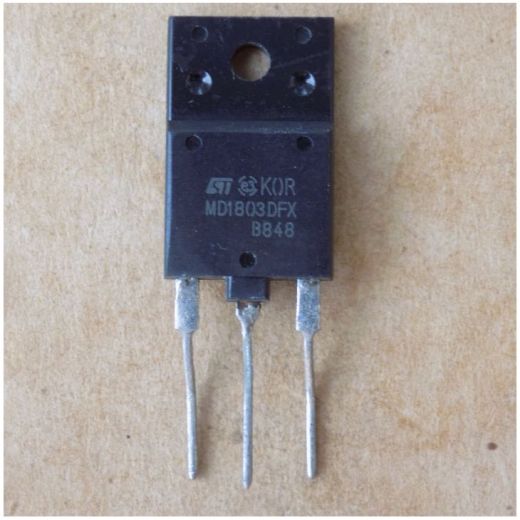

Транзистор MD1803DFX оригінал демонтаж ( ST1803DFX , ST1803DHI , SY1803 , MD2009DFX )
70,50 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MD1803DFX – NPN транзистор STMicroelectronics з вбудованим демпферним діодом для горизонтальної розгортки телевізорів. Оригінал, демонтаж: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | ISOWATT218FX |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN з вбудованим діодом |
| Виробник | STMicroelectronics |
| Напруга Vces | 1500 В (VBE = 0) |
| Напруга Vceo | 700 В (IB = 0) |
| Напруга Vebo | 10 В (IC = 0) |
| Струм колектора Ic | 10 А (постійний) |
| Імпульсний струм Icm | 15 А (tp < 5 мс) |
| Потужність Ptot | 57 Вт (Tc = 25 °C) |
| Температура переходу | 150 °C |
| Vce(sat) | 2 В (макс., IC = 5 А, IB = 1,25 А) |
| hFE | 5,5–7,5 (IC = 5 А, VCE = 5 В) |
| Vf діода | 1,6 В (макс., IF = 5 А) |
| Напруга ізоляції | 2500 В (RMS, виводи – радіатор) |
| Корпус | ISOWATT218FX |
| Стан | Оригінал, демонтаж б/в |
MD1803DFX – біполярний NPN транзистор STMicroelectronics з вбудованим антипаралельним демпферним діодом у повністю ізольованому корпусі ISOWATT218FX. За даташитом: напруга Vces 1500 В (при VBE = 0), Vceo 700 В (при IB = 0), постійний струм колектора Ic 10 А, імпульсний Icm 15 А (tp < 5 мс). Потужність розсіювання Ptot 57 Вт при Tc = 25 °C, максимальна температура переходу 150 °C. Напруга насичення Vce(sat) – до 2 В при IC = 5 А, IB = 1,25 А. Коефіцієнт підсилення hFE 5,5–7,5 при IC = 5 А, VCE = 5 В. Пряма напруга вбудованого діода Vf – до 1,6 В при IF = 5 А. Напруга ізоляції 2500 В (RMS, виводи – радіатор).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Під час заміни перевіряйте тип (NPN), наявність вбудованого діода, Vces, Ic і корпус ISOWATT218FX. Час спаду tf 0,3 мкс і час розсмоктування ts 2,5 мкс – типові значення при IC = 4 А, IB(on) = 0,6 А, fh = 16 кГц. Відправка в день оплати або наступного дня, Нова Пошта.
Де застосовують
- Вихід горизонтальної розгортки телевізорів стандартної чіткості.
Чим замінити MD1803DFX?
Потрібен NPN транзистор для горизонтальної розгортки в корпусі ISOWATT218FX з Vces не нижче 1500 В, Ic не менше 10 А і вбудованим демпферним діодом. Якщо діода в заміннику немає, його доведеться ставити окремо. Взаємозамінність перевіряйте самостійно за даташитом.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Як перевірити MD1803DFX мультиметром?
Перевірте переходи база–емітер і база–колектор у режимі діода. Між колектором і емітером діод проводить в одному напрямку, бо у корпусі є вбудований демпферний діод. Це не пробій. Перед вимірюванням випаяйте деталь зі схеми.
Чим MD1803DFX відрізняється від транзистора без діода?
Між колектором і емітером MD1803DFX вбудований антипаралельний діод. У схемі, розрахованій на транзистор без діода, деталь може працювати інакше, тому звіряйте схему.
Документація виробника: MD1803DFX (STMicroelectronics), Rev 6.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
