Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | ISOWATT218FX |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

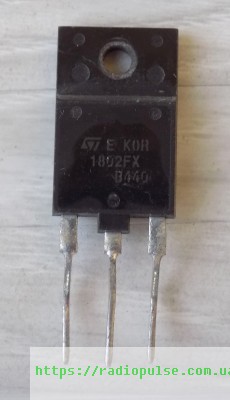

Транзистор MD1802FX оригінал демонтаж
68,15 ₴
5000 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5000 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MD1802FX – високовольтний NPN транзистор STMicroelectronics для горизонтальної розгортки телевізорів. Оригінал, демонтаж: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | ISOWATT218FX |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Виробник | STMicroelectronics |
| Напруга Vces | 1500 В (VBE = 0) |
| Напруга Vceo | 700 В (IB = 0) |
| Напруга Vebo | 9 В (IC = 0) |
| Струм колектора Ic | 10 А (постійний) |
| Імпульсний струм Icm | 15 А (tp < 5 мс) |
| Потужність Ptot | 57 Вт (Tc = 25 °C) |
| Температура переходу | 150 °C |
| Vce(sat) | 1,5 В (макс., IC = 5 А, IB = 1,25 А) |
| hFE | 5,5–8,5 (IC = 5 А, VCE = 5 В) |
| Напруга ізоляції | 2500 В (RMS, виводи – радіатор) |
| Корпус | ISOWATT218FX |
| Стан | Оригінал, демонтаж б/в |
MD1802FX – біполярний NPN транзистор STMicroelectronics у повністю ізольованому корпусі ISOWATT218FX. За даташитом: напруга Vces 1500 В (при VBE = 0), Vceo 700 В (при IB = 0), постійний струм колектора Ic 10 А, імпульсний Icm 15 А (tp < 5 мс). Потужність розсіювання Ptot 57 Вт при Tc = 25 °C, максимальна температура переходу 150 °C. Напруга насичення Vce(sat) – до 1,5 В при IC = 5 А, IB = 1,25 А. Коефіцієнт підсилення hFE 5,5–8,5 при IC = 5 А, VCE = 5 В. Напруга ізоляції між виводами і радіатором 2500 В (RMS).
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Під час заміни перевіряйте тип (NPN), Vces, Ic, корпус ISOWATT218FX та його розпіновку, а також параметри комутації – час спаду tf 0,2 мкс і час розсмоктування ts 2,4 мкс (типові значення при IC = 4 А, IB(on) = 500 мА, fh = 16 кГц). Відправка в день оплати або наступного дня, Нова Пошта.
Де застосовують
- Вихід горизонтальної розгортки телевізорів.
- Імпульсні блоки живлення CRT-телевізорів.
Чим замінити MD1802FX?
Потрібен NPN транзистор для горизонтальної розгортки в корпусі ISOWATT218FX з Vces не нижче 1500 В і струмом колектора не менше 10 А. Порівнюйте також час спаду і час розсмоктування за даташитом. Взаємозамінність перевіряйте самостійно.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Як перевірити MD1802FX мультиметром?
Перевірте переходи база–емітер і база–колектор у режимі діода: у справного транзистора вони проводять в одному напрямку, а короткого замикання між виводами немає. Перед вимірюванням випаяйте деталь зі схеми.
Чи потрібна ізоляційна прокладка для MD1802FX?
Ні. Корпус ISOWATT218FX повністю ізольований: напруга ізоляції виводи – радіатор 2500 В (RMS).
Документація виробника: MD1802FX (STMicroelectronics), Rev 2.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
