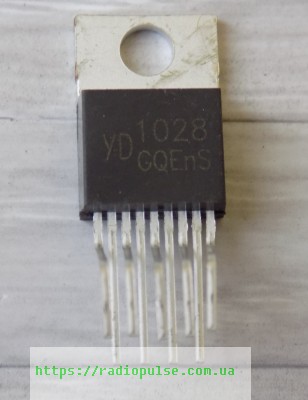

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220, 9 виводів |
Мікросхема YD1028 , TO220-9
61,10 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
YD1028 – двоканальний автомобільний підсилювач НЧ класу B, 2×9 Вт або 18 Вт у мостовому вмиканні (BTL), корпус TO220-9.
| Параметр | Значення |
|---|---|
| Корпус | TO-220, 9 виводів |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | E-youda |
| Корпус | TO-220, 9 виводів |
| Напруга живлення Vcc | 8,0–18,0 В (типово 13,2 В) |
| Потужність BTL, THD 10 % | 16 / 18 Вт (мін/тип) при Vcc 13,2 В, RL 4 Ом, f 1 кГц |
| Потужність у стерео, кожен канал | 9 Вт при Vcc 13,2 В, RL 2 Ом, THD 10 % |
| Коефіцієнт підсилення BTL | 45 / 46 / 47 дБ (мін/тип/макс) |
| Вхідний опір | 25 / 30 / 38 кОм (мін/тип/макс) |
YD1028 – мікросхема E-youda в корпусі TO220-9 (TO-220Z9, ZSIP9). Це двоканальний підсилювач класу B для автомагнітол: 2×9 Вт у стерео або 18 Вт у мостовому вмиканні (BTL). Напруга живлення Vcc – 8,0–18,0 В (типово 13,2 В) при Tamb 25 °C, BTL. Вихідна потужність BTL при THD 10 % – 16 / 18 Вт (мін/тип), при THD 1 % – 12 / 13 Вт (мін/тип); умови: Vcc 13,2 В, RL 4 Ом, f 1 кГц, Tamb 25 °C. У стерео кожен канал дає 9 Вт при Vcc 13,2 В, RL 2 Ом, THD 10 %, f 1 кГц.
Коефіцієнт підсилення BTL – 45 / 46 / 47 дБ (мін/тип/макс) при Vcc 13,2 В, RL 4 Ом, f 1 кГц; у стерео – 39 / 40 / 41 дБ при RL 2 Ом. Вхідний опір – 25 / 30 / 38 кОм (мін/тип/макс). Щоб підібрати заміну, звіряйте корпус, розпіновку, напругу живлення і опір навантаження з документом на деталь.
Де застосовують
- Автомобільні радіоприймачі та магнітоли.
- Мостове (BTL) або стерео вмикання з малою кількістю зовнішніх компонентів; захист від короткого замикання, перегріву, зворотної полярності.
Яку потужність дає YD1028?
У мостовому вмиканні (BTL) 18 Вт типово при THD 10 %, Vcc 13,2 В, RL 4 Ом, f 1 кГц. У стерео – 9 Вт на канал при Vcc 13,2 В, RL 2 Ом, THD 10 %.
Яка напруга живлення потрібна?
Від 8,0 до 18,0 В, типово 13,2 В (Tamb 25 °C, BTL).
Чим замінити YD1028?
Підбирайте підсилювач у корпусі TO220-9 з тією самою розпіновкою, напругою живлення і потужністю на тому самому навантаженні. Готових відомих замін у нашій картці немає, звіряйте за документом.
Як перевірити деталь після монтажу?
Подайте живлення в межах 8,0–18,0 В і перевірте вихід на навантаженні з потрібним опором. Не перевищуйте напругу живлення з документа.
Документація виробника: YD1028 (E-youda).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
