Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

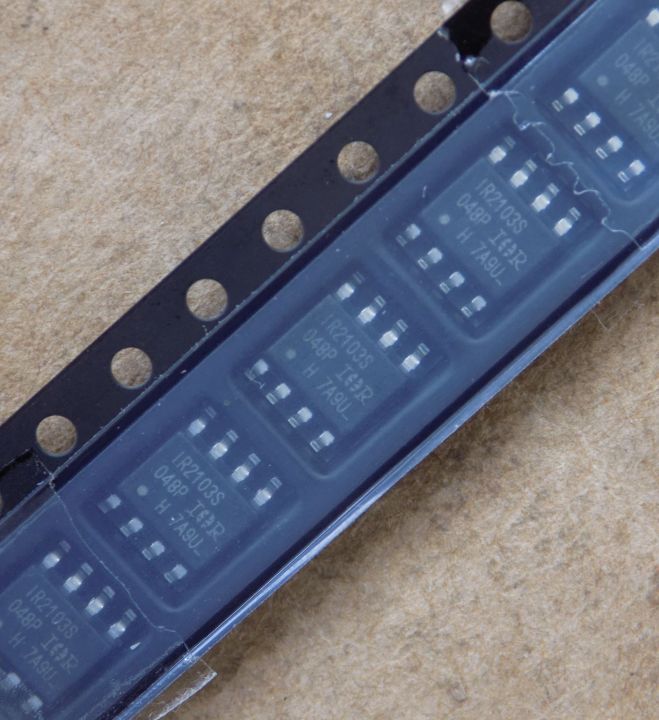

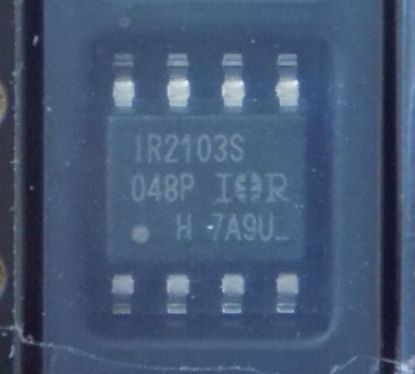

Мікросхема IR2103S оригінал, so-8
75,20 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
11 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IR2103S – оригінальний високовольтний драйвер напівмоста для MOSFET та IGBT (Infineon / International Rectifier), 600 В, корпус SO-8.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon (International Rectifier) |
| Напруга плаваючого каналу VOFFSET | 600 В |
| Напруга живлення драйвера | 10–20 В |
| Вихідний струм IO+ / IO- | 130 / 270 мА |
| Затримка вмикання / вимикання | 680 / 150 нс |
| Мертва пауза | 520 нс |
| Сумісність логіки | 3.3 В, 5 В, 15 В |
| Корпус | SO-8 |
| Стан | Оригінал |
IR2103S – оригінальний високовольтний швидкий драйвер силових MOSFET та IGBT із залежними вихідними каналами верхнього і нижнього плеча. Виробник – Infineon (International Rectifier). Напруга плаваючого каналу VOFFSET – до 600 В, напруга живлення драйвера – 10–20 В. Вихідний струм IO+ / IO- – 130 / 270 мА. Затримка вмикання / вимикання (типово) – 680 / 150 нс при VS = 0 В, внутрішня мертва пауза (типово) – 520 нс. Сумісність логіки – 3.3 В, 5 В, 15 В. Мікросхема працює з бутстрепним живленням, стійка до негативних викидів, має захист від зниженої напруги (UVLO) і запобігає наскрізному струму.
Корпус – 8 Lead SOIC (SO8N), 8 виводів; варіант PDIP8 має позначення IR2103PBF. Infineon згадує IRS2103 у порівняльній нотатці; перед заміною порівняйте datasheet обох мікросхем. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Драйвер MOSFET та IGBT у напівмостових схемах до 600 В
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити IR2103S?
Infineon згадує IRS2103 у порівняльній нотатці. Перед заміною порівняйте datasheet обох мікросхем і перевірте розпіновку та корпус SO-8.
Які транзистори може керувати IR2103S?
Силові MOSFET та IGBT у напівмостових схемах до 600 В. Вихідний струм IO+ / IO- – 130 / 270 мА.
Яка мертва пауза в IR2103S?
Внутрішня мертва пауза – 520 нс (типово). Вона запобігає наскрізному струму між верхнім і нижнім ключем.
Документація виробника: IR2103(S)PBF, Half-Bridge Driver.
Параметри наведено за datasheet виробника IR2103(S)PBF; вихідний струм – за Product Summary.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
