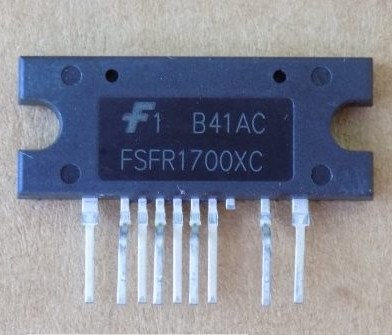

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | 9-SIP |
| Стан | Оригінал |
Мікросхема FSFR1700XC оригінал
305,50 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FSFR1700XC – мікросхема з двома MOSFET для напівмостових резонансних перетворювачів, оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | 9-SIP |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Fairchild Semiconductor |
| Корпус | 9-SIP |
| Напруга Vds (BVDSS) | 500 В (Ta 25 °C) |
| Струм стоку Id (25 °C) | 6,0 А (Tc 25 °C) |
| Струм стоку Id (100 °C) | 3,9 А (Tc 100 °C) |
| Імпульсний струм Idm | 20 А |
| Опір Rds(on), макс. | 1,25 Ом (Vgs 10 В, Id 2,0 А; тип. 1,00 Ом) |
| Час відновлення діода trr | 160 нс (Vgs 0 В, Idiode 6,0 А, dI/dt 100 А/мкс) |
| Розсіювана потужність Pd | 11,6 Вт (на один MOSFET, коли відкриті обидва) |
| Макс. температура переходу | 150 °C |
| Мертвий час | 350 нс |
| Макс. робоча частота | 300 кГц |
| Стан | Оригінал |
FSFR1700XC – мікросхема Fairchild Semiconductor в корпусі 9-SIP: силовий ключ для напівмостових резонансних перетворювачів, у якому два MOSFET. Параметри наведено за даташитом найближчої деталі FSFR1700 (Fairchild Semiconductor). Напруга Vds 500 В при Ta 25 °C. Постійний струм стоку Id 6,0 А при Tc 25 °C і 3,9 А при Tc 100 °C, імпульсний Idm 20 А. Опір відкритого каналу Rds(on) не більше 1,25 Ом при Vgs 10 В, Id 2,0 А (типово 1,00 Ом). Фіксований мертвий час 350 нс, максимальна робоча частота 300 кГц.
Оригінал, не демонтаж. Щоб підібрати заміну, порівняйте номер, корпус 9-SIP і розпіновку зі своєю схемою. За даними виробника, прямі заміни – FSFR1700L, FSFR1800, FSFR1600; перед заміною звірте їхні даташити. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Телевізори PDP та LCD, настільні ПК і сервери
- Адаптери живлення, телекомунікаційні блоки живлення
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FSFR1700XC?
За даними виробника, прямі заміни – FSFR1700L, FSFR1800, FSFR1600. Перед заміною порівняйте даташити та розпіновку: параметри в нашій картці взято з даташиту найближчої деталі, тому точний збіг не гарантуємо.
Для чого застосовують цю мікросхему?
Для напівмостових резонансних перетворювачів: блоків живлення телевізорів PDP та LCD, настільних ПК і серверів, адаптерів живлення, телекомунікаційних блоків живлення.
Що за корпус у FSFR1700XC?
Корпус 9-SIP. У мікросхеми два MOSFET і фіксований мертвий час 350 нс.
Найближчий datasheet: FSFR1700 (Fairchild Semiconductor).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
