Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |

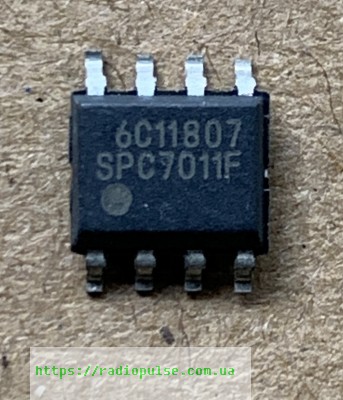

Мікросхема SPC7011F , so-8 ( FA5695N )
54,52 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SPC7011F (FA5695N) – мікросхема, контролер корекції коефіцієнта потужності (PFC) для імпульсних блоків живлення, корпус SOP-8.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | контролер PFC |
| Корпус | SO-8 |
| Режим роботи | критичний режим (critical conduction mode) |
| Напруга живлення, рекомендована | 10–26 В, типово 12 |
| Напруга живлення, максимум | 28 В (Ta 25 °C) |
| Поріг вмикання UVLO | 13 В (FA5695, типово) |
| Поріг вимкнення UVLO | 9 В (FA5695) |
| Струм старту | 80 мкА (максимум) |
| Робочий струм | 2 мА (типово) |
| Піковий струм виходу | 1000 / 1000 мА (джерело/стік) |
| Робоча температура | -40…+105 °C |
SPC7011F (FA5695N) – мікросхема, контролер корекції коефіцієнта потужності (PFC) у корпусі SOP-8. Працює в критичному режимі (critical conduction mode). Цифри нижче – за даташитом найближчої деталі FA5695 (Fuji Electric), тому на точний збіг із SPC7011F не розраховуйте. Рекомендована напруга живлення – 10–26 В, типово 12 В; максимум – 28 В (Ta 25 °C). Поріг вмикання UVLO – 13 В (FA5695, типово), поріг вимкнення – 9 В (FA5695). Струм старту – до 80 мкА, робочий струм – 2 мА (типово). Піковий струм виходу – 1000 / 1000 мА (джерело/стік). Робоча температура середовища – -40…+105 °C.
При підборі заміни порівнюйте корпус і розпіновку з вашою платою та дивіться документацію на конкретний номер. За даними виробника прямою заміною вказано FA5696N, у нашому каталозі її зараз немає. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення з корекцією коефіцієнта потужності (PFC)
Чим замінити SPC7011F?
У назві товару вказано FA5695N. За даними виробника прямою заміною названо FA5696N. Перед заміною порівняйте корпус, розпіновку й документацію на ваш номер.
Для чого потрібна ця мікросхема?
Це контролер корекції коефіцієнта потужності (PFC) для імпульсних блоків живлення. Працює в критичному режимі (critical conduction mode).
Чи збігаються параметри з даташитом точно?
Параметри взято з даташиту найближчої деталі FA5695 (Fuji Electric). Точний збіг із SPC7011F не гарантуємо, перевіряйте за вашою схемою.
Яка напруга живлення?
Рекомендована – 10–26 В, типово 12 В, максимум 28 В (Ta 25 °C). Поріг вмикання UVLO – 13 В, вимкнення – 9 В (за FA5695).
Найближчий datasheet: FA5695 (Fuji Electric).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
