Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

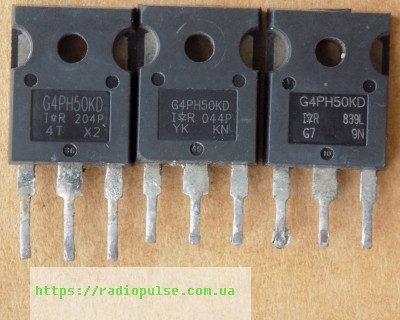

IGBT-транзистор IRG4PH50KD оригінал демонтаж б/в (1200V,45A,200W) , TO247
235,00 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

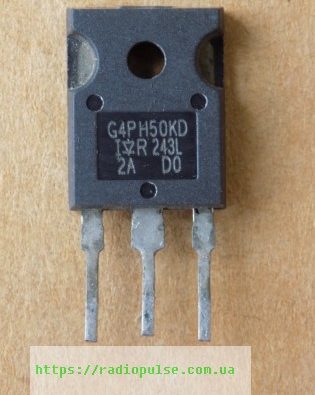

IRG4PH50KD – IGBT-транзистор International Rectifier (Infineon) із діодом HEXFRED у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Номер | IRG4PH50KD |
| Виробник | International Rectifier (Infineon) |
| Тип | IGBT n-канал із діодом HEXFRED |
| Напруга Vces | 1200 В |
| Струм Ic (Tc 25 °C) | 45 А |
| Струм Ic (Tc 100 °C) | 24 А |
| Vce(on) | 2,77 В тип. (Ic 24 А, VGE 15 В, Tj 25 °C) |
| Потужність Pd (Tc 25 °C) | 200 Вт |
| Вхідна ємність Cies | 2800 пФ (Vce 30 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IRG4PH50KD – n-канальний IGBT-транзистор International Rectifier (Infineon) із вбудованим діодом HEXFRED (ультрашвидкий, з м'яким відновленням), корпус TO-247AC. Напруга колектор–емітер Vces – 1200 В (VGE = 0 В, Ic 250 мкА). Струм колектора Ic – 45 А при Tc 25 °C і 24 А при Tc 100 °C. Напруга насичення Vce(on) – 2,77 В типово, 3,5 В макс. (Ic 24 А, VGE 15 В, Tj 25 °C). Потужність розсіювання Pd – 200 Вт при Tc 25 °C і 78 Вт при Tc 100 °C, максимальна температура переходу – 150 °C. Заряд затвора Qg – 180 нКл типово (Ic 24 А, Vcc 400 В, VGE 15 В). Вхідна ємність Cies типово 2800 пФ (Vce 30 В, f 1 МГц). Транзистор витримує коротке замикання 10 мкс (Vcc 720 В, Tj 125 °C, VGE 15 В).
Оригінал, демонтаж б/в: деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Якщо підбираєте заміну, порівнюйте Vces, Ic при 100 °C, Vce(on) за однакових умов, наявність діода та Qg, щоб драйвер витримував заряд затвора. Виробник називає також варіанти IRGPH50KD2 та IRGPH50MD2. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування двигунами
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRG4PH50UD | Vces 1200 ≥ 1200, Ic(100 °C) 24 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 2.78 ≤ 1.3×2.77=3.6, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| IHW25N120R2 | Vces 1200 ≥ 1200, Ic(100 °C) 25 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.6 ≤ 1.3×2.77=3.6, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| IRG4PH40UD | Vces 1200 ≥ 1200, Ic(100 °C) 21 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 2.43 ≤ 1.3×2.77=3.6, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| IHW40N120R3 | Vces 1200 ≥ 1200, Ic(100 °C) 40 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.55 ≤ 1.3×2.77=3.6, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити IRG4PH50KD?
Підбирайте IGBT у корпусі TO-247 з вбудованим діодом, Vces не нижче 1200 В і струмом при Tc 100 °C не менше 24 А. Варіанти зі складу – у таблиці аналогів на сторінці. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи підходить для керування двигунами?
Так, виробник призначає цей IGBT для керування двигунами: він витримує коротке замикання 10 мкс (Vcc 720 В, Tj 125 °C, VGE 15 В).
Який діод у IRG4PH50KD?
Вбудований діод HEXFRED: ультрашвидкий, з м'яким відновленням. trr 90 нс типово (If 16 А, VR 200 В, di/dt 200 А/мкс, Tj 25 °C).
Документація виробника: IRG4PH50KD (International Rectifier).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
