Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

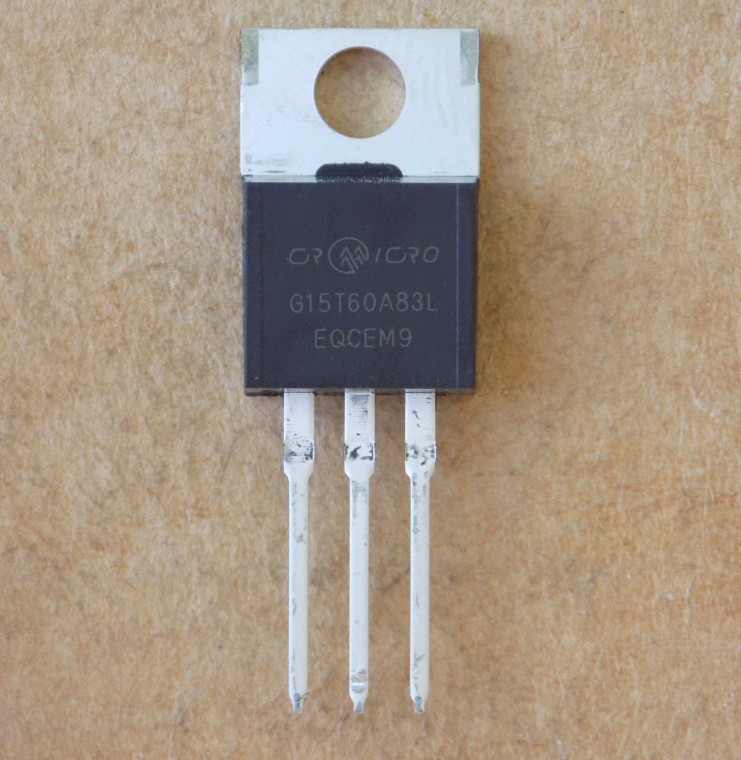

IGBT-транзистор G15T60A83L ( CRG15T60A83L ) оригінал, TO220
141,00 ₴
147 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
147 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор G15T60A83L (CRG15T60A83L) у корпусі TO-220, оригінал – на напругу 600 В і струм 15 А.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В |
| Струм колектора Ic (25 °C) | 30 А |
| Розсіювана потужність Pd | 96 Вт |
| Заряд затвора Qg | 59 нКл (Vge 15 В) |
| Час затримки включення td(on) | 30 нс |
| Час затримки вимкнення td(off) | 45 нс |
| Максимальна температура переходу Tj | 150 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
G15T60A83L (CRG15T60A83L) – оригінальний IGBT-транзистор виробника CRMICRO у корпусі TO-220. Напруга колектор-емітер Vces – 600 В, струм колектора Ic – 30 А (при 25 °C) і 15 А (при 100 °C), розсіювана потужність Pd – 96 Вт. Заряд затвора Qg – 59 нКл (при Vge 15 В), час затримки включення td(on) – 30 нс, вимкнення td(off) – 45 нс. Максимальна температура переходу Tj – 150 °C. Такий силовий ключ підходить для схем, де компактний корпус TO-220 важливіший за максимальну потужність.
Перед встановленням звірте маркування на корпусі з номером G15T60A83L (CRG15T60A83L) і переконайтеся, що корпус TO-220 підходить до посадкового місця на платі. Перевіреного аналога з нашого каталогу за параметрами для цієї моделі поки немає – за потреби заміни зверніться до нас, підберемо варіант вручну за вашою схемою.
Де застосовують
- Керування двигунами (motor control)
- Джерела безперебійного живлення / коректори коефіцієнта потужності (UPS/PFC)
Чим замінити G15T60A83L?
Перевіреного аналога з нашого каталогу для цієї моделі поки немає. Підбираємо заміну вручну за вашою схемою – звертайтеся.
Як перевірити IGBT перед встановленням?
Звірте маркування на корпусі з номером G15T60A83L (CRG15T60A83L) і переконайтеся, що корпус TO-220 підходить до посадкового місця на платі.
Чи підходить G15T60A83L для керування двигуном?
Так, за даними виробника цей IGBT застосовують у вузлах керування двигунами та в джерелах безперебійного живлення з коректором коефіцієнта потужності (UPS/PFC).
На який струм розрахований G15T60A83L?
Струм колектора Ic – 30 А при 25 °C і 15 А при 100 °C, розсіювана потужність Pd – 96 Вт.
Документація виробника: CRG15T60A83L.
Даташит виробника звірено за копією на datasheet.lcsc.com. Vce(sat) у картці не вказано.
