Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

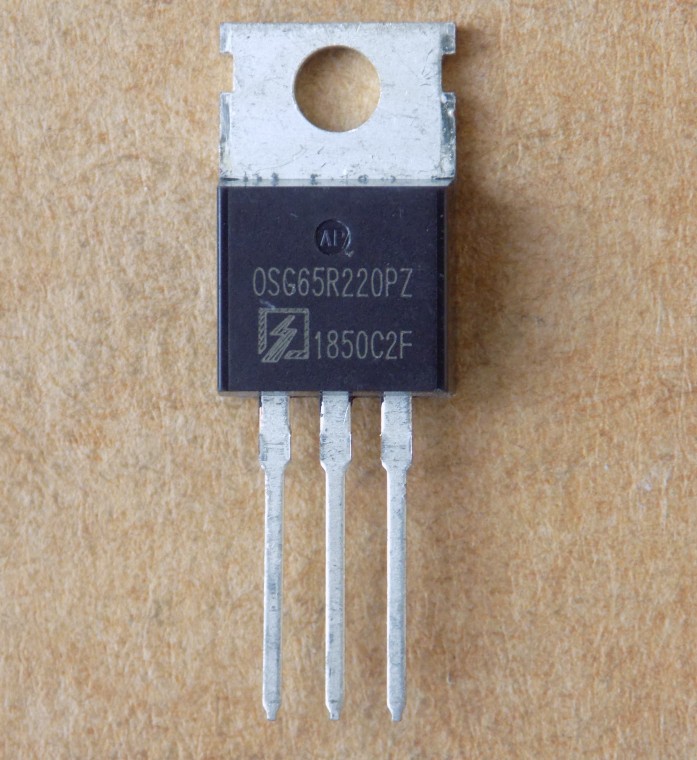

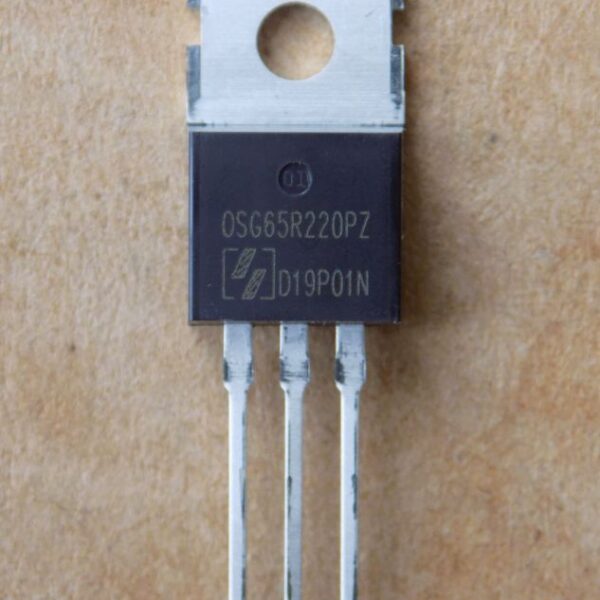

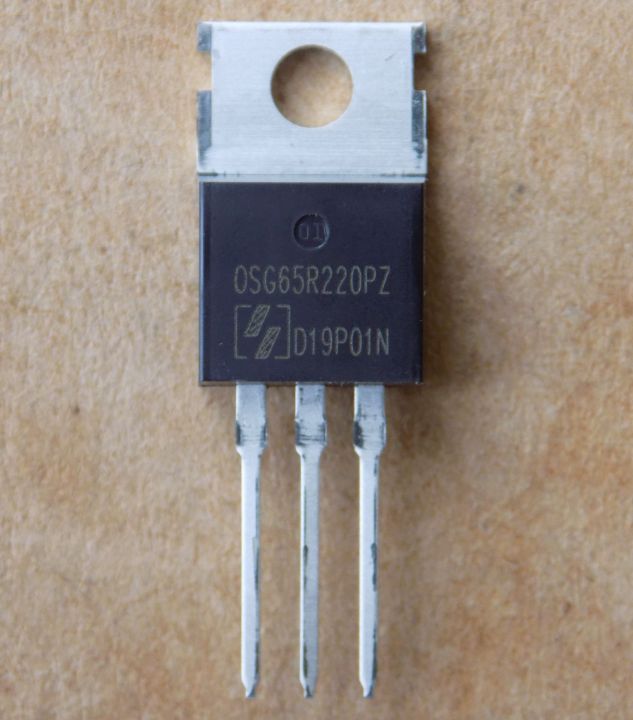

Транзистор OSG65R220PZ оригінал, TO220
143,82 ₴
27 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
27 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
OSG65R220PZ – N-канальний високовольтний MOSFET Oriental Semiconductor у корпусі TO220 зі швидким вбудованим діодом. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Oriental Semiconductor |
| Тип каналу | N-канал |
| Напруга Vds | 650 В |
| Струм стоку Id (25 °C) | 18 А |
| Струм стоку Id (100 °C) | 11.5 А |
| Імпульсний струм стоку | 54 А (TC=25 °C) |
| Опір Rds(on) | 220 мОм макс. (VGS=10 В, ID=9 А) |
| Заряд затвора Qg | 21.7 нКл |
| Вхідна ємність Ciss | 1493 пФ (Vds 50 В, f 1 МГц) |
| Порогова напруга Vgs(th) | 3.0–4.5 В |
| Потужність розсіювання Pd | 151 Вт (TC=25 °C) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
OSG65R220PZ – N-канальний MOSFET серії GreenMOS Z виробництва Oriental Semiconductor у корпусі TO-220. Напруга Vds – 650 В (мінімум при VGS=0 В, ID=250 мкА), 700 В при максимальній температурі переходу. Струм стоку Id при TC=25 °C – 18 А, при TC=100 °C – 11.5 А; імпульсний струм – 54 А при TC=25 °C. Опір Rds(on) максимум 220 мОм при VGS=10 В, ID=9 А, Tj 25 °C (типово 180 мОм). Заряд затвора Qg – 21.7 нКл при VGS=10 В, VDS=400 В, ID=18 А. Вхідна ємність Ciss типово 1493 пФ (Vds 50 В, f 1 МГц). Вбудований діод швидкий (FRD), trr – 143.3 нс при IS=18 А, di/dt=100 А/мкс. Потужність розсіювання – 151 Вт при TC=25 °C.
Це оригінал, не демонтаж. Параметри наведено за документом OSG65R220PZF (Oriental Semiconductor). Підбираючи заміну, порівнюйте Vds, Id, Rds(on) при тому самому VGS і заряд затвора, а корпус беріть той самий. Відправляємо з Запоріжжя Новою Поштою, відправка в день оплати або наступного дня.
Де застосовують
- Блоки живлення ПК, телеком- і серверні блоки живлення
- Зарядні пристрої для електромобілів, драйвери двигунів
Чим замінити OSG65R220PZ?
Шукайте N-канальний MOSFET у TO-220 з Vds не нижче 650 В, Id не менше 18 А при TC=25 °C і Rds(on) не вище 220 мОм при VGS=10 В. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який діод вбудований в OSG65R220PZ?
Швидкий діод (FRD) серії GreenMOS Z, trr – 143.3 нс при IS=18 А, di/dt=100 А/мкс.
Чи потрібна ізоляційна прокладка?
Прокладку ставлять, якщо радіатор не ізольований від схеми. Теплопровідну прокладку під транзистор TO-220 пропонуємо в каталозі.
Документація виробника: OSG65R220PZF (Oriental Semiconductor).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
