Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-92L |

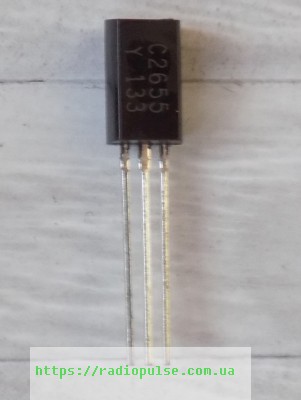

Транзистор 2SC2655 ( 2SC2655L )
18,80 ₴
76 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
76 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
2SC2655 (2SC2655L) – біполярний NPN транзистор у корпусі TO-92L: напруга колектор–емітер 50 В, постійний струм колектора 2 А. Виробник за даташитом – LGE.
| Параметр | Значення |
|---|---|
| Корпус | TO-92L |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Напруга VCEO | 50 В (абсолютний максимум) |
| Напруга VCBO | 50 В |
| Напруга VEBO | 5 В |
| Струм колектора (постійний) | 2 А |
| Потужність | 0,9 Вт |
| hFE(1) | 70–240 (VCE 2 В, IC 500 мА) |
| hFE(2) | 40 мін. (VCE 2 В, IC 1,5 А) |
| VCE(sat) | 0,5 В макс. (IC 1 А, IB 0,05 А) |
| fT | 100 МГц мін. (VCE 2 В, IC 0,5 А) |
| Tj макс. | 150 °C |
| Корпус | TO-92L |
2SC2655 (також 2SC2655L) – біполярний транзистор типу NPN у корпусі TO-92L. За даташитом LGE напруга колектор–емітер VCEO становить 50 В (абсолютний максимум), колектор–база VCBO – 50 В, емітер–база VEBO – 5 В. Постійний струм колектора – 2 А, потужність розсіювання – 0,9 Вт. Коефіцієнт підсилення hFE – 70–240 при VCE 2 В і IC 500 мА, а при IC 1,5 А – від 40. Напруга насичення VCE(sat) – до 0,5 В при IC 1 А і IB 0,05 А. Гранична частота fT – від 100 МГц при VCE 2 В і IC 0,5 А. Максимальна температура переходу – 150 °C.
При виборі заміни порівнюйте тип NPN, корпус TO-92L і розпіновку, напругу VCEO не нижче 50 В, струм не менше 2 А та потужність не нижче 0,9 Вт. Для швидких схем звертайте увагу на fT і VCE(sat). Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Чим замінити 2SC2655?
Шукайте NPN транзистор у корпусі TO-92L з VCEO не нижче 50 В, струмом не менше 2 А, потужністю не менше 0,9 Вт і fT не нижче 100 МГц. Розпіновку та hFE порівняйте за даташитами.
Чи є різниця між 2SC2655 і 2SC2655L?
У назві товару обидва позначення вказані разом: 2SC2655 ( 2SC2655L ). Параметри в картці наведено за даташитом LGE на 2SC2655.
Як перевірити 2SC2655 мультиметром?
Це NPN транзистор: у режимі перевірки діодів переходи база–емітер і база–колектор проводять від бази до емітера та колектора і не проводять у зворотний бік. Між колектором і емітером при вимкненій базі прилад має показувати обрив.
Який струм витримує 2SC2655?
Постійний струм колектора за даташитом – 2 А. Коефіцієнт підсилення hFE при IC 1,5 А – від 40 (VCE 2 В).
Документація виробника: 2SC2655 (LGE).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
