Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
| Стан | Оригінал |

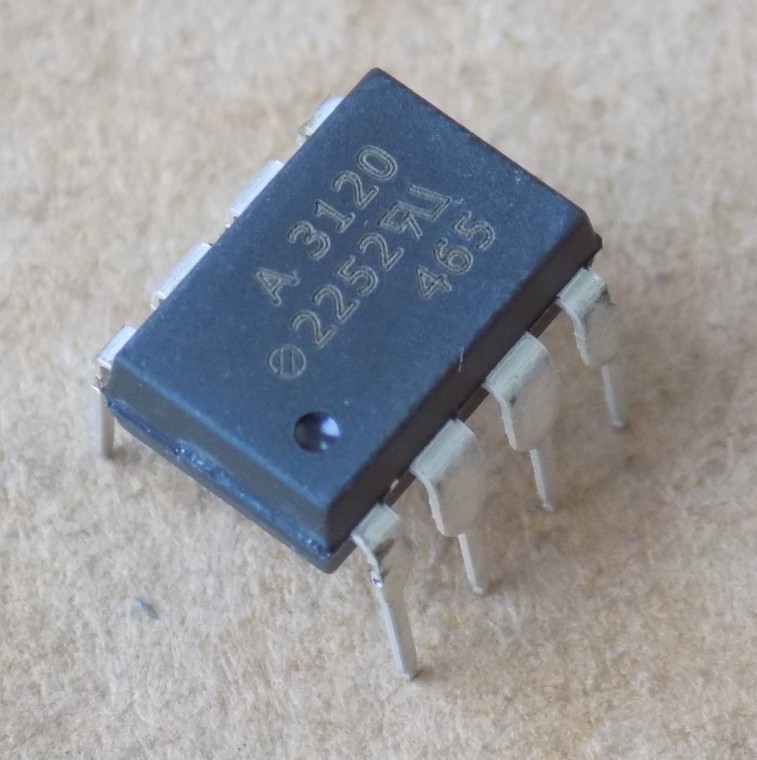

Оптрон HCPL3120 ( A3120 , HCPL3120-000E ) оригінал, DIP8
114,21 ₴
13 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
13 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
HCPL3120 – оптрон-драйвер затвора IGBT і MOSFET з піковим вихідним струмом 2,5 А. Оригінал, корпус DIP8.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Піковий вихідний струм | 2,5 А |
| Напруга живлення (VCC – VEE) | 15–30 В |
| Вхідний струм увімкнення IF(ON) | 7–16 мА |
| Вихідна напруга низького рівня VOL | 0,5 В макс. при IO = 100 мА |
| Напруга ізоляції Viso (1 хв) | 3750 В (ефект.) |
| Робоча температура | -40…+100 °C |
| Корпус | DIP8 |
| Стан | Оригінал |
HCPL3120 (також A3120, HCPL3120-000E) – одноканальний оптрон-драйвер затвора IGBT і MOSFET виробництва Broadcom (Avago) у корпусі DIP8, 300 mil. Оригінал, не демонтаж. Піковий вихідний струм – 2,5 А (імпульс до 10 мкс, шпаруватість макс. 0,2 %), гарантований мінімум – 2,0 А. Напруга живлення VCC – VEE – 15–30 В, абсолютний максимум – 35 В. Вхідний струм увімкнення IF(ON) – 7–16 мА. Вихідна напруга низького рівня VOL – 0,5 В макс. при IO = 100 мА. Затримка розповсюдження – 0,10–0,50 мкс (типово 0,30 мкс) при Rg = 10 Ом, Cg = 10 нФ, f = 10 кГц. Стійкість до синфазних перешкод – 25 кВ/мкс мінімум при VCM = 1500 В. Напруга ізоляції Viso – 3750 В (ефективна) за 1 хв, робоча температура – від -40 до +100 °C.
При підборі заміни перевіряйте корпус і розпіновку: у каталозі є HCPL3120 у корпусі SOP8, але це інший корпус, тому в платі під DIP8 він не стане. За даними виробника, прямі заміни – HCPL-J312 і HCNW3120. HCPL-3150 – з тієї ж таблиці вибору Broadcom, але на 0,6 А, тож для вашої схеми перевірте, чи вистачає цього струму.
Де застосовують
- Керування затворами IGBT і MOSFET в інверторах електроприводу
- Приводи змінного струму та безщіткових двигунів постійного струму
- Промислові інвертори, імпульсні блоки живлення
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити HCPL3120?
За даними виробника, прямі заміни – HCPL-J312 і HCNW3120. Версія HCPL3120 у корпусі SOP8 підійде лише для плат під поверхневий монтаж. Перед заміною порівняйте розпіновку і корпус.
Який струм затвора дає HCPL3120?
Піковий вихідний струм – до 2,5 А в імпульсі до 10 мкс, гарантований мінімум – 2,0 А. Для потужних IGBT перевірте, чи вистачає цього струму для вашого заряду затвора.
Яка напруга живлення потрібна?
Рекомендований діапазон VCC – VEE – 15–30 В. Нижче порога UVLO (11,0–13,5 В на вмикання) вихід блокується, тож живлення нижче цього діапазону не підходить.
Документація виробника: HCPL-3120/J312, HCNW3120 Data Sheet, AV02-0161EN.
Параметри наведено за datasheet виробника Broadcom (Avago).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
