Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP-6 |

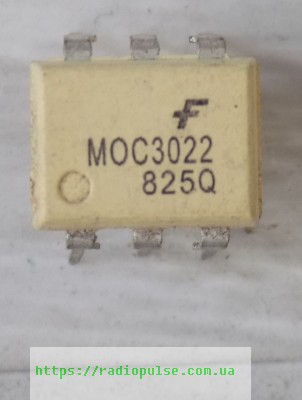

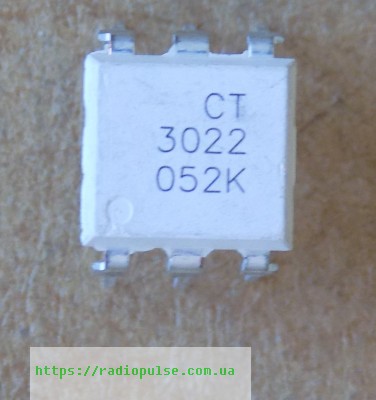

Оптрон MOC3022 ( CT3022 )
18,80 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MOC3022 (CT3022) – оптрон з фотосимістором без детектора нуля для керування симістором змінної напруги. Нова деталь, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | DIP-6 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Корпус | DIP-6 |
| Напруга VDRM | 400 В (пік) |
| Макс. струм світлодіода IF | 60 мА (абсолютний максимум, постійний) |
| Пряма напруга світлодіода VF | 1.15 В (typ), 1.50 В (max) при IF = 10 мА |
| Піковий імпульсний струм ITSM | 1 А (імпульс 100 мс, 120 імп./с) |
| Струм витоку IDRM | 10 нА (typ), 100 нА (max) при номінальній VDRM, IF = 0 |
| Напруга VTM | 1.8 В (typ), 3.0 В (max) при ITM = 100 мА пік |
| Швидкість dv/dt | 1000 В/мкс (min) при номінальній VDRM, IF = 0 |
| Ізоляція VISO | 4170 В (діюче), 1 хвилина |
| Тип | random-phase, вихід – фотосимістор |
| Струм спрацювання IFT | 10 мА (max) при напрузі на головних виводах 3 В |
MOC3022 (CT3022) – оптрон з фотосимістором onsemi (Fairchild) у корпусі DIP-6. Це random-phase тип: вихід відкривається в будь-який момент фази, без детектора переходу через нуль. Призначений для керування резистивним та індуктивним навантаженням 115 В AC. Напруга закритого стану виходу VDRM – 400 В (пік). Струм спрацювання світлодіода IFT – не більше 10 мА при напрузі на головних виводах 3 В, рекомендований струм світлодіода – від 10 до 60 мА. Ізоляція вхід-вихід VISO – 4170 В (діюче) протягом 1 хвилини. Критична швидкість наростання напруги dv/dt – не менше 1000 В/мкс при номінальній VDRM та IF = 0.
Нова деталь, не демонтаж. Підбираючи заміну, порівнюйте тип (random-phase чи zero-cross), VDRM, IFT та розпіновку: 1 – анод, 2 – катод, 3 – NC, 4 – головний вивід, 5 – NC (не підключати), 6 – головний вивід. Прямі заміни за даними виробника: MOC3022M, MOC3022SM, MOC3022TVM, MOC3022VM, MOC3022SR2M, MOC3021M, MOC3023M; взаємозамінність перевіряйте за datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Промислове керування, керування соленоїдами та клапанами
- Static AC power switch, твердотільне реле
- Регулятори яскравості ламп розжарювання, баласти ламп
- Керування двигунами, торгові автомати, світлофори
Чим MOC3022 відрізняється від оптронів із детектором нуля?
Це random-phase оптрон: він відкривається в будь-який момент фази, без детектора переходу через нуль. Для керування фазою (димери) це підходить.
Як перевірити оптрон із фотосимістором?
Подайте струм на світлодіод (виводи 1 і 2) і перевірте, чи відкривається вихід між виводами 4 і 6. Вивід 5 не підключайте.
Нова деталь чи демонтаж?
Нова деталь, не демонтаж.
З якого струму світлодіода спрацьовує MOC3022?
IFT не більше 10 мА при напрузі на головних виводах 3 В. Рекомендований IF – від 10 до 60 мА.
Документація виробника: MOC3023M/D, 6-Pin DIP Random-Phase Triac Driver Output Optocoupler (250/400 V Peak), Rev. 3 (документ охоплює MOC3010M/3011M/3012M/3020M/3021M/3022M/3023M).
Параметри наведено за datasheet виробника onsemi (MOC3023M/D, Rev. 3). Позначення CT3022 у цьому документі не згадується.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
