Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |

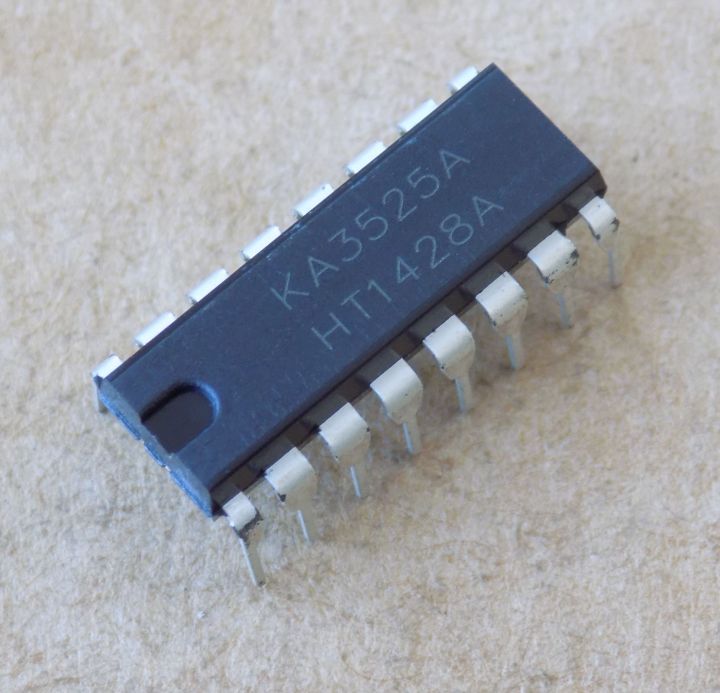

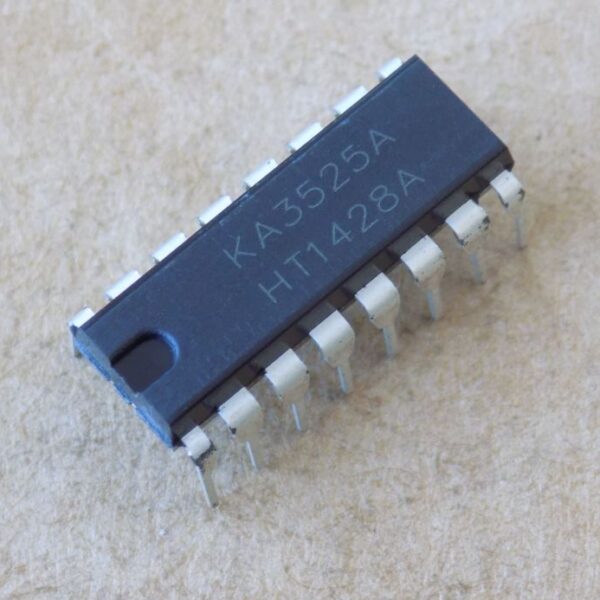

Мікросхема KA3525A , DIP16
71,44 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
KA3525A – ШІМ-контролер імпульсних джерел живлення в корпусі DIP16: опорна напруга, підсилювач помилки, генератор і вихідний драйвер в одному кристалі.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Опорна напруга Vref | 5,0 / 5,1 / 5,2 В (мін / тип / макс, Tj 25 °C, Vcc 20 В) |
| Точність Vref | ±1 % |
| Vcc макс. | 40 В |
| Vc макс. | 40 В |
| Вихідний струм | 500 мА |
| Pd | 1000 мВт (Ta 25 °C) |
| Частота генератора макс. | 430 кГц (тип.), мін. 400 кГц (Rt 2 кОм, Ct 470 пФ, Tj 25 °C) |
| Струм споживання | 12 мА (тип.), 20 мА (макс.) при Vcc 35 В |
| Робоча температура | 0…+70 °C |
| Корпус | DIP16 |
KA3525A – це мікросхема ШІМ-контролера для імпульсних регуляторів напруги (SMPS) у корпусі DIP16 (16 виводів). В одному кристалі зібрані опорна напруга, підсилювач помилки, ШІМ-компаратор, генератор, захист від зниженої напруги, плавний пуск і вихідний драйвер. Опорна напруга Vref – 5,0 / 5,1 / 5,2 В (мін / тип / макс) при Tj 25 °C і Vcc 20 В, точність ±1 %. Гранично допустима напруга живлення Vcc і Vc – 40 В, вихідний струм (втікаючий або витікаючий) – до 500 мА, розсіювана потужність – 1000 мВт при Ta 25 °C. Максимальна частота генератора – 430 кГц (тип.), мінімум 400 кГц при Rt 2 кОм і Ct 470 пФ. Струм споживання – 12 мА (тип.), 20 мА (макс.) при Vcc 35 В. Робоча температура – 0…+70 °C. Є вхід синхронізації генератора та регулювання мертвого часу.
Це нова деталь, не демонтаж. Щоб підібрати заміну, звіряйте корпус DIP16 і розпіновку, а також напругу живлення та частоту генератора за datasheet. За даними DigiKey, як заміну вказано SG3525ADWR2G; корпус і розпіновку звіряйте за datasheet. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Контролер ШІМ для імпульсних регуляторів напруги
Чим замінити KA3525A?
За даними DigiKey, як заміну вказано SG3525ADWR2G. Перед заміною порівняйте корпус і розпіновку з datasheet.
До якої напруги живлення можна підключати KA3525A?
Гранично допустима напруга Vcc – 40 В. Опорна напруга нормується при Vcc 20 В.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Які особливості має KA3525A?
Є вхід синхронізації генератора, плавний пуск, регулювання мертвого часу та захист від зниженої напруги (UVLO).
Документація виробника: KA3525A SMPS Controller, Rev. 2 (Fairchild datasheet, у складі ON Semiconductor; PDF створено 27.10.2017).
Параметри наведено за datasheet виробника (ON Semiconductor); умови вимірювання деяких параметрів у картку не внесено.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
