Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |

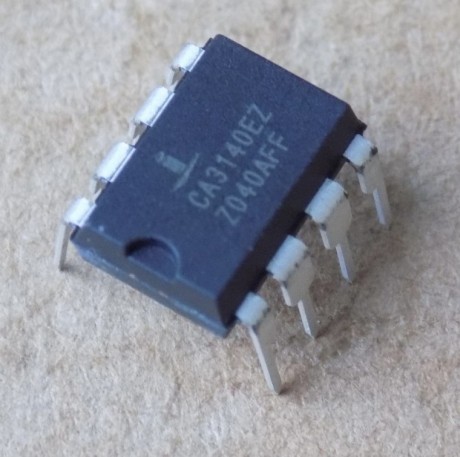

Мікросхема CA3140EZ ( CA3140E , CA3140AE ) , DIP8
75,20 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
CA3140EZ (CA3140E, CA3140AE) – операційний підсилювач Renesas (Intersil) з входом на MOSFET і біполярним виходом, корпус DIP8.
| Параметр | Значення |
|---|---|
| Корпус | DIP8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Renesas (Intersil) |
| Тип | Операційний підсилювач, BiMOS, вхід MOSFET / біполярний вихід |
| Корпус | DIP8 |
| Напруга живлення | 4–36 В (±2…±18 В при двополярному) |
| Макс. напруга живлення V+ – V- | 36 В |
| Частота одиничного підсилення fT | 4,5 МГц (тип., VSUPPLY = 15 В, TA = 25 °C) |
| Швидкість наростання | 9 В/мкс (тип., VSUPPLY = 15 В, TA = 25 °C) |
| Вхідний опір | 1,5 ТОм (тип., VSUPPLY = 15 В, TA = 25 °C) |
| Струм споживання I+ | 4 мА тип., 6 мА макс. (VSUPPLY = 15 В, TA = 25 °C) |
| Температура кристала (макс.) | 150 °C |
| Робочий діапазон температур | -55…125 °C |
CA3140EZ – операційний підсилювач BiMOS: вхід виконано на MOSFET, вихід біполярний. Виробник – Renesas (Intersil), корпус DIP8. Живлення одно- або двополярне, від 4 до 36 В (±2…±18 В при двополярному). Вхідний опір 1,5 ТОм (тип., VSUPPLY = 15 В, TA = 25 °C). Частота одиничного підсилення fT 4,5 МГц (тип., VSUPPLY = 15 В, TA = 25 °C; 3,7 МГц при V+ = 5 В). Швидкість наростання 9 В/мкс при тих самих умовах; 7 В/мкс при V+ = 5 В. Струм споживання 4 мА тип., 6 мА макс. при VSUPPLY = 15 В, TA = 25 °C.
Як підібрати заміну. Дивіться на корпус DIP8, розпіновку й напругу живлення: між V+ та V- не більше 36 В. Прямі заміни за даними виробника: CA3140A, CA3140AEZ, CA3140MZ. Варіант CA3140A має менше зміщення нуля (2 мВ тип., 5 мВ макс. проти 5 і 15 мВ у CA3140 при VSUPPLY = 15 В, TA = 25 °C). Магазин у Запоріжжі, відправляємо Новою поштою в день оплати або наступного дня.
Де застосовують
- Односупплайні підсилювачі з відліком від землі в автомобільній та портативній апаратурі; підсилювачі вибірки-зберігання
- Таймери й мультивібратори тривалої дії; пікові детектори; активні фільтри; компаратори
- Інтерфейс у системах 5 В TTL та з низькою напругою живлення; функціональні генератори, регулятори тембру, джерела живлення; пряма заміна 741 у більшості застосувань
Чим замінити CA3140EZ?
За даними виробника прямі заміни – CA3140A, CA3140AEZ, CA3140MZ. Корпус, розпіновку й напругу живлення звірте зі своєю схемою.
Яка напруга живлення CA3140EZ?
Від 4 до 36 В одно- або двополярне (±2…±18 В при двополярному). Максимум між V+ та V- – 36 В.
Чи можна поставити замість 741?
У datasheet зазначено пряму заміну 741 у більшості застосувань. Розпіновку й режими живлення у своїй схемі все одно перевірте.
Чи працює від 5 В?
Так, діапазон живлення починається з 4 В. При V+ = 5 В fT становить 3,7 МГц, швидкість наростання 7 В/мкс, струм споживання 1,6 мА тип.
Документація виробника: FN957 Rev.10.01, CA3140, CA3140A.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
