Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

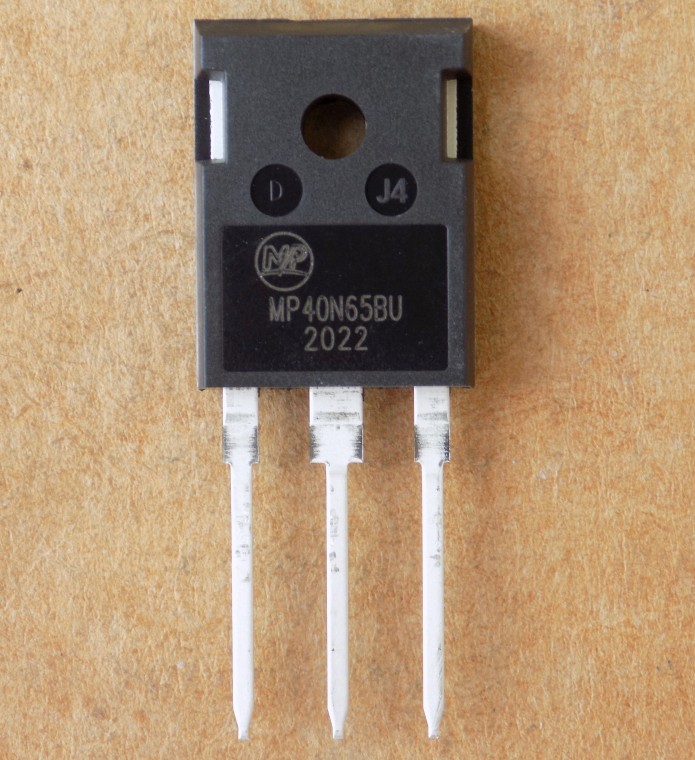

Транзистор MP40N65BU ( MPBW40N65BU ) оригінал (заміна для MP40N65BH , MPBW40N65BH ), TO247
345,92 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MP40N65BU (MPBW40N65BU) – оригінальний IGBT-транзистор Marching Power з діодом у корпусі TO-247. Може замінити MP40N65BH та MPBW40N65BH.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Marching Power (Xinchangzheng) |
| Тип | IGBT з антипаралельним діодом |
| Корпус | TO-247 |
| Напруга колектор–емітер Vce | 650 В |
| Струм колектора Ic (TC 25 °C) | 80 А |
| Струм колектора Ic (TC 100 °C) | 40 А |
| Vce(sat) (VGE 15 В, IC 40 А, Tj 25 °C) | 1.9 В |
| Заряд затвора Qg | 165 нКл |
| Вхідна ємність Cies | 3155 пФ (Vce 30 В) |
| Потужність розсіювання Pd (TC 25 °C) | 280 Вт |
| Макс. температура переходу Tj | 150 °C |
| Стан | Оригінал |
MP40N65BU – IGBT-транзистор Marching Power (Xinchangzheng) з антипаралельним діодом в одному корпусі TO-247. Повний номер за даташитом – MPBW40N65BU. Напруга колектор–емітер Vce – 650 В. Струм колектора Ic – 80 А при TC 25 °C і 40 А при TC 100 °C. Напруга насичення Vce(sat) – 1.9 В (VGE 15 В, IC 40 А, Tj 25 °C; typ.), при Tj 150 °C – 2.4 В. Заряд затвора Qg – 165 нКл (VCC 400 В, IC 40 А, VGE 15 В). Вхідна ємність Cies типово 3155 пФ (Vce 30 В). Потужність розсіювання – 280 Вт при TC 25 °C, максимальна температура переходу – 150 °C. Діод вбудований, швидкого відновлення: Vf 1.8 В (VGE 0 В, IF 20 А, Tj 25 °C), trr 41 нс (VR 400 В, IF 20 А, diF/dt 200 А/мкс).
Оригінал, не демонтаж. MP40N65BU може замінити MP40N65BH та MPBW40N65BH, але зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи інший IGBT, дивіться на корпус TO-247, напругу не нижче 650 В і струм при 100 °C, а також на заряд затвора. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Зварювальні апарати
- Джерела безперебійного живлення (UPS)
- Схеми корекції коефіцієнта потужності (PFC)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| JT050N065WED | Vces 650 ≥ 650; Ic(100 °C) 50 ≥ 0.8×40; Vce(sat) 1,6 В (IC 50 А) ≤ 1.3×1.9; діод є; корпус TO-247 | перевірте заряд затвора і драйвер | Купити |
| YGW75N65HP | Vces 650 ≥ 650; Ic(100 °C) 75 ≥ 0.8×40; Vce(sat) 1,65 В (IC 75 А) ≤ 1.3×1.9; діод є; корпус TO-247 | перевірте заряд затвора і драйвер | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Що може замінити MP40N65BU?
MP40N65BU може замінити MP40N65BH та MPBW40N65BH. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чим замінити MP40N65BU?
У каталозі є IGBT у корпусі TO-247 з напругою не нижче 650 В і не гіршим струмом при 100 °C: JT050N065WED та YGW75N65HP. Порівняйте заряд затвора і діод зі своєю схемою.
Чи підходить для зварювального апарата?
Зварювальні апарати названо в застосуваннях з даташиту. Перед купівлею звірте напругу, струм і частоту перемикання зі своєю схемою.
Документація виробника: MPBW40N65BU (Xinchangzheng).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
