Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

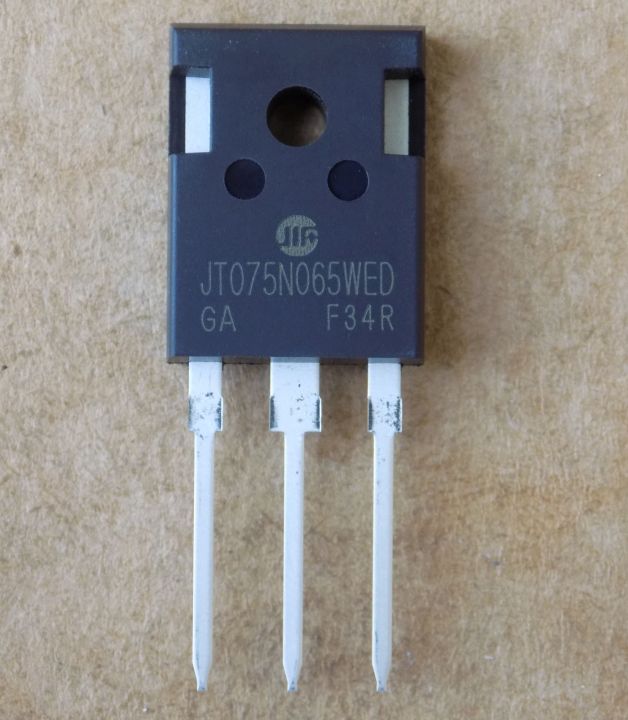

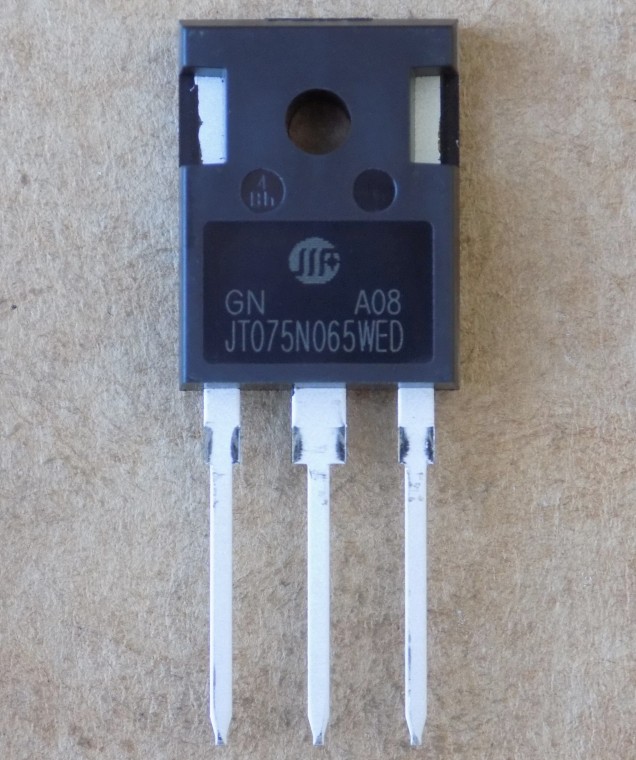

Транзистор JT075N065WED ( 075N065WED ) оригінал, TO247
235,00 ₴
89 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
89 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
JT075N065WED (075N065WED) – IGBT-транзистор виробництва Jilin Sino-Microelectronics на 650 В у корпусі TO-247 з вбудованим діодом. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 650 В |
| Струм Ic (Tc 25 °C, обмежено Tjmax) | 150 А |
| Струм Ic (Tc 100 °C) | 75 А |
| Імпульсний струм Icm | 300 А |
| Vce(sat) (typ, Ic 75 А, Vge 15 В, Tc 25 °C) | 1.7 В |
| Vge(th) (Vce = Vge, Ic 250 мкА) | 4.5–6.5 В |
| Qg (typ, Vcc 520 В, Ic 75 А, Rg 7.9 Ом, Vge 15 В, Tc 25 °C) | 170 нКл |
| Вхідна ємність Cies | 5012 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | є |
| Корпус | TO-247 |
| Стан | Оригінал |
JT075N065WED (075N065WED) – IGBT-транзистор Trench Field Stop виробництва Jilin Sino-Microelectronics (JSMC) у корпусі TO-247. Напруга колектор-емітер Vces – 650 В. Струм колектора Ic – 150 А при Tc 25 °C (обмежено Tjmax) і 75 А при Tc 100 °C, імпульсний Icm – 300 А. Напруга насичення Vce(sat) – 1.7 В (typ, Ic 75 А, Vge 15 В, Tc 25 °C; макс. 2.4 В). Порогова напруга Vge(th) – 4.5–6.5 В при Vce = Vge, Ic 250 мкА. Заряд затвора Qg – 170 нКл (typ, Vcc 520 В, Ic 75 А, Rg 7.9 Ом, Vge 15 В, Tc 25 °C). Вхідна ємність Cies типово 5012 пФ (Vce 25 В, f 1 МГц). Усередині є діод: Vf 2.2 В (typ, Vge 0 В, Is 75 А), trr 24.5 нс (typ, Vr 200 В, If 75 А, dIf/dt 200 А/мкс, Tc 25 °C).
Стан – оригінал, не демонтаж. Підбираючи заміну, порівнюйте напругу Vces, струм Ic при Tc 100 °C, Vce(sat), наявність діода, корпус і розпіновку. Якщо заряд затвора Qg у іншої деталі відрізняється, перевірте драйвер. Відправка – Новою Поштою з Запоріжжя, відправка в день оплати або наступного дня.
Де застосовують
- Інвертори загального призначення
- UPS
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×75 = 60, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.7 = 2.21, діод є в обох, корпус TO-247 = TO-247 | Перевірте Qg і драйвер затвора за datasheet. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити JT075N065WED?
Із нашого каталогу за правилами підбору підходить YGW75N65HP: Vces 650 В, Ic при Tc 100 °C 75 А, Vce(sat) 1.65 В, діод є, корпус TO-247. Перед заміною порівняйте Qg і драйвер затвора за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який струм витримує JT075N065WED?
Ic 150 А при Tc 25 °C (обмежено Tjmax) і 75 А при Tc 100 °C. Робочий струм обирайте за значенням при Tc 100 °C.
Чи є в JT075N065WED вбудований діод?
Так. Діод розрахований на If 150 А при Tc 25 °C і 75 А при Tc 100 °C; Vf 2.2 В (typ, Vge 0 В, Is 75 А).
Документація виробника: JT075N065WED (Jilin Sino).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
