Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

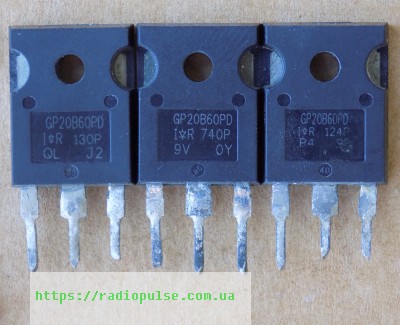

IGBT-транзистор IRGP20B60PD ( GP20B60PD ) оригінал демонтаж б/в , TO247
235,00 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRGP20B60PD (GP20B60PD) – IGBT-транзистор Infineon з діодом HEXFRED у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Номер | IRGP20B60PD |
| Маркування | GP20B60PD |
| Виробник | Infineon (International Rectifier) |
| Тип | IGBT-транзистор NPT (WARP2) з діодом HEXFRED |
| Напруга Vces | 600 В |
| Струм Ic (25 °C) | 40 А |
| Струм Ic (100 °C) | 22 А |
| Vce(on) | 2,05 В тип. (IC = 13 А, VGE = 15 В, Tj = 25 °C) |
| Потужність Pd (25 °C) | 220 Вт |
| Вхідна ємність Cies | 1570 пФ (Vce 30 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IRGP20B60PD (маркування GP20B60PD) – n-канальний IGBT-транзистор NPT (WARP2) з діодом HEXFRED у корпусі TO-247, виробник Infineon (International Rectifier). Напруга колектор–емітер Vces – 600 В (VGE = 0 В, IC = 500 мкА). Струм колектора Ic – 40 А при Tc = 25 °C і 22 А при Tc = 100 °C. Напруга насичення Vce(on) – 2,05 В типово, 2,35 В максимум (IC = 13 А, VGE = 15 В, Tj = 25 °C). Вхідна ємність Cies типово 1570 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 220 Вт при Tc = 25 °C, максимальна температура переходу – 150 °C. Діод: Vf 1,4 В типово при IF = 12 А, trr 42 нс (IF = 12 А, VR = 200 В, di/dt = 200 А/мкс). Цифри наведені за документом на варіант IRGP20B60PDPbF (без свинцю).
Оригінал, демонтаж б/в – деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Якщо підбираєте заміну, порівнюйте Vces, Ic при 100 °C, Vce(on) за однакових умов, наявність діода й корпус TO-247. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення для телекому і серверів
- Схеми PFC і ZVS
- Джерела безперебійного живлення
- Блоки живлення побутової електроніки
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| K20T60 (IKW20N60T) | Vces 600 ≥ 600, Ic(100 °C) 20 ≥ 0.8×22 = 17.6, Vce(sat) 1.5 ≤ 1.3×2.50 при IC = 20 А, Tj = 25 °C, діод є в обох, корпус TO-247 | Trench Field Stop проти NPT в оригіналу: перевірте драйвер затвора | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити IRGP20B60PD?
У каталозі є K20T60 (IKW20N60T) у корпусі TO-247: Vces 600 В, Ic при 100 °C 20 А, Vce(sat) 1.5 В при IC = 20 А. Це Trench Field Stop, тому перевірте драйвер затвора. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це нова деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Що означає GP20B60PD у назві?
Це маркування на корпусі. Воно відповідає номеру IRGP20B60PD.
Як перевірити IGBT тестером?
Перевірте, що між затвором і іншими виводами немає зв'язку і що вбудований діод колектор–емітер проводить в одному напрямку. Розпіновку звіряйте з маркуванням і схемою пристрою.
Документація виробника: IRGP20B60PDPBF (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
