Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

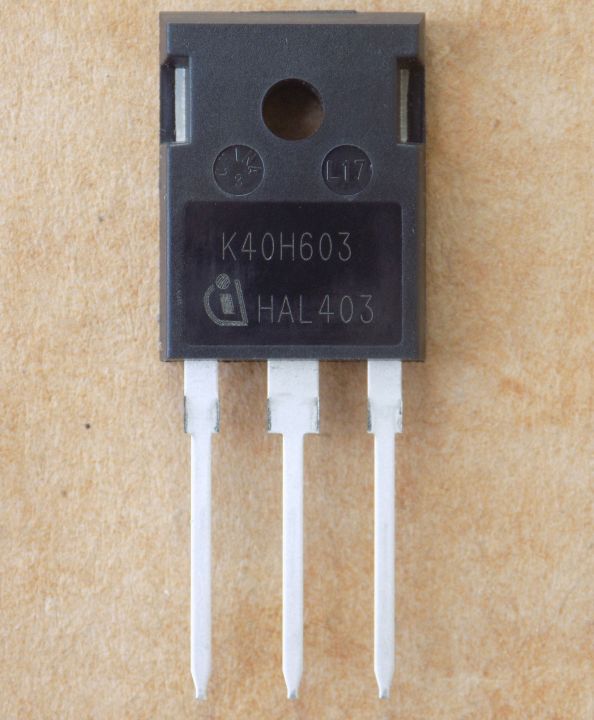

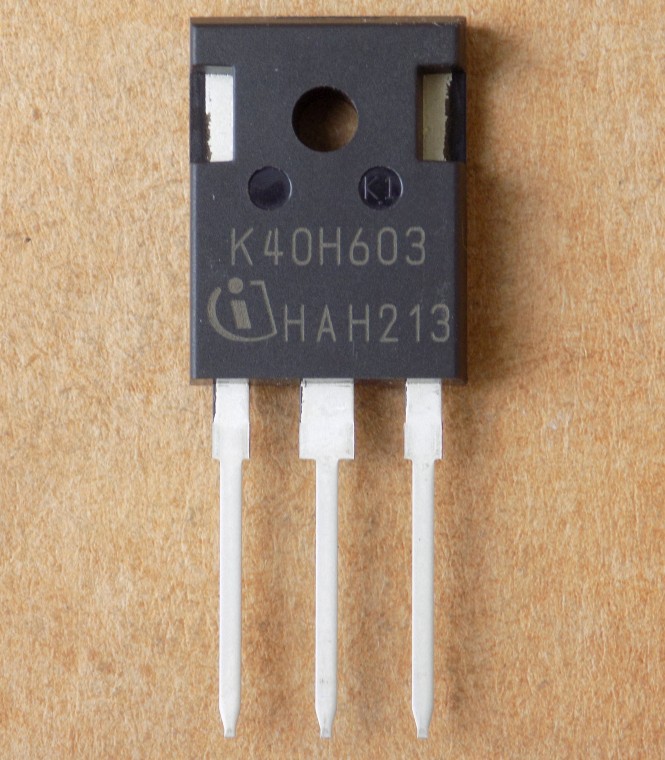

Транзистор Infineon K40H603 оригінал ( IKW40N60H3 ) , TO247
291,40 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K40H603 (IKW40N60H3) – IGBT-транзистор Infineon із антипаралельним діодом в корпусі TO247 для джерел безперебійного живлення і зварювальних перетворювачів. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Тип | IGBT N-канал з антипаралельним діодом (H3, Trench + Field Stop) |
| Напруга Vce | 600 В (Tvj = 25 °C) |
| Струм Ic | 80 А (TC = 25 °C), 40 А (TC = 100 °C) |
| Vce(sat) | 1.95 В (VGE = 15 В, IC = 40 А, Tvj = 25 °C) |
| Заряд затвора Qg | 223 нКл |
| Вхідна ємність Cies | 2190 пФ |
| Час спаду tf | 21 нс |
| Eoff | 0.58 мДж |
| Vf діода | 1.65 В (IF = 20 А) |
| trr діода | 124 нс |
| Потужність | 306 Вт (TC = 25 °C) |
| Макс. температура переходу | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
K40H603 (IKW40N60H3) – N-канальний IGBT Infineon серії H3 (Trench + Field Stop) із м'яким швидким антипаралельним діодом, корпус PG-TO247-3. Напруга колектор–емітер Vce – 600 В при Tvj = 25 °C. Постійний струм колектора Ic – 80 А при TC = 25 °C і 40 А при TC = 100 °C. Напруга насичення Vce(sat) – 1.95 В при VGE = 15 В, IC = 40 А, Tvj = 25 °C (максимум 2.40 В). Заряд затвора Qg – 223 нКл при VCC = 480 В, IC = 40 А, VGE = 15 В. Вхідна ємність Cies типово 2190 пФ. Час спаду tf – 21 нс, енергія вимкнення Eoff – 0.58 мДж при Tvj = 25 °C, VCC = 400 В, IC = 40 А, VGE = 0/15 В, rG = 7.9 Ом. Діод: Vf – 1.65 В при IF = 20 А, trr – 124 нс при VR = 400 В, IF = 20 А, diF/dt = 1000 А/мкс. Потужність розсіювання – 306 Вт при TC = 25 °C.
Оригінал, не демонтаж. Щоб підібрати заміну, порівнюйте Vce, струм Ic при 100 °C, Vce(sat), заряд затвора Qg і наявність діода. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Джерела безперебійного живлення.
- Зварювальні перетворювачі.
- Перетворювачі з високою частотою перемикання.
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40 = 32, Vce(sat) 25 °C (макс.) 1.8 ≤ 1.3×1.95 = 2.54, діод є в обох, корпус TO-247 | Демонтаж б/в; перевірте драйвер затвора. | Купити |
| IRGP4068D-E | Vces 600 ≥ 600, Ic(100 °C) 48 ≥ 0.8×40 = 32, Vce(sat) 25 °C (макс.) 2.14 ≤ 1.3×1.95 = 2.54, діод є в обох, корпус TO-247 | Демонтаж б/в; інша серія. | Купити |
| JT050N065WED | Vces 650 ≥ 600, Ic(100 °C) 50 ≥ 0.8×40 = 32, Vce(sat) 25 °C (макс.) 2.2 ≤ 1.3×1.95 = 2.54, діод є в обох, корпус TO-247 | Trench FS; перевірте драйвер затвора. | Купити |
| YGW75N65HP | Vces 650 ≥ 600, Ic(100 °C) 75 ≥ 0.8×40 = 32, Vce(sat) 25 °C (макс.) 2.1 ≤ 1.3×1.95 = 2.54, діод є в обох, корпус TO-247 | Trench Field Stop; перевірте драйвер затвора. | Купити |
| IHW40N120R3 | Vces 1200 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40 = 32, Vce(sat) 25 °C (макс.) 1.75 ≤ 1.3×1.95 = 2.54, діод є в обох, корпус TO-247 | Reverse Conducting IGBT; перевірте драйвер і режим роботи. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити K40H603?
Шукайте IGBT в TO247 з Vce не нижче 600 В, антипаралельним діодом і Ic при 100 °C, близьким до 40 А. Варіанти з нашого каталогу є в таблиці аналогів, заряд затвора Qg і драйвер перевіряйте окремо.
Що означає IKW40N60H3 у назві?
Це повний номер Infineon, а K40H603 – маркування на корпусі. Документ виробника для IKW40N60H3 підтверджує це маркування.
Чи є в IGBT вбудований діод?
Так, антипаралельний діод, м'який і швидкий. Vf діода – 1.65 В при IF = 20 А, Tvj = 25 °C.
Документація виробника: IKW40N60H3 (Infineon).
