Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

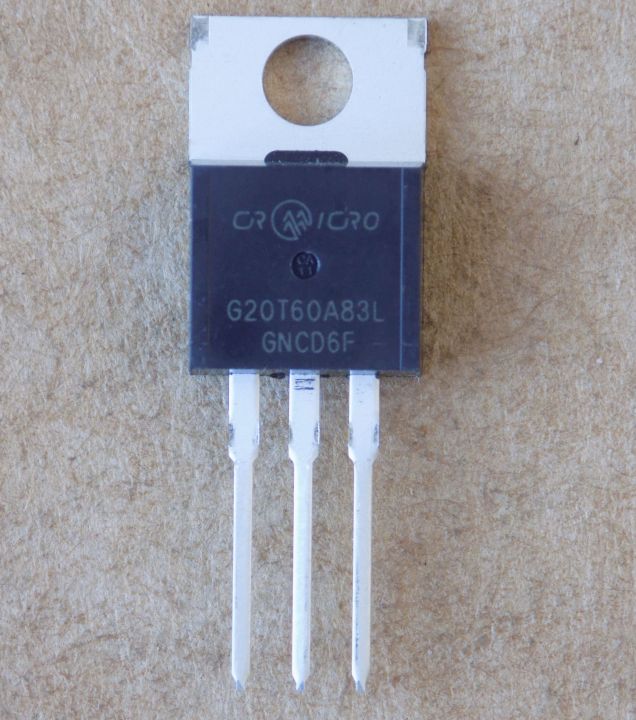

Транзистор G20T60A83L ( CRG20T60A83L ) оригінал, TO220
169,20 ₴
60 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
60 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G20T60A83L (CRG20T60A83L) – IGBT-транзистор 600 В з вбудованим діодом у корпусі TO220. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В (TJ = 25 °C) |
| Струм Ic (25 °C) | 40 А |
| Струм Ic (100 °C) | 20 А |
| Vce(sat) | 1.66 В typ, макс. 2.4 В (IC = 20 А, VGE = 15 В) |
| Vge(th) | 5.4 В typ |
| Qg | 86.4 нКл (VCE = 480 В, IC = 20 А) |
| Вхідна ємність Cies | 1481 пФ (Vce 30 В, f 1 МГц) |
| Pd | 140 Вт (TC = 25 °C) |
| Tj max | 150 °C |
| Вбудований діод | є |
| Корпус | TO-220 |
| Стан | Оригінал |
G20T60A83L (CRG20T60A83L) – IGBT-транзистор виробника CR Micro у корпусі TO-220. Напруга колектор–емітер Vces – 600 В при TJ = 25 °C. Струм колектора Ic – 40 А при TC = 25 °C і 20 А при TC = 100 °C. Напруга насичення Vce(sat) – 1.66 В (typ, макс. 2.4 В) при IC = 20 А, VGE = 15 В, TJ = 25 °C. Порогова напруга Vge(th) – 5.4 В (typ) при IC = 250 мкА. Заряд затвора Qg – 86.4 нКл при VCE = 480 В, IC = 20 А. Вхідна ємність Cies типово 1481 пФ (Vce 30 В, f 1 МГц). Всередині є діод: Vf 1.6 В (typ) при IF = 10 А, trr 47 нс при IF = 10 А, di/dt = 100 А/мкс. Потужність розсіювання Pd – 140 Вт при TC = 25 °C, максимальна температура переходу – 150 °C.
Оригінал. Щоб підібрати заміну, порівняйте Vces, Ic при 100 °C, Vce(sat), наявність діода й корпус. Пряма заміна за даними виробника – CRG20T60A93L, але вона в іншому корпусі (TO-220F). Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка в день оплати або наступного дня, Запоріжжя, Нова Пошта.
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGP20N65T2 | Vces 650 ≥ 600, Ic(100 °C) 20 ≥ 0.8×20, Vce(sat) 1.65 ≤ 1.3×1.66, діод є в обох, корпус TO-220 = TO-220 | Qg 45 нКл при VCC = 520 В, IC = 20 А – менший, ніж у G20T60A83L; Pd 125 Вт при Tj = 25 °C проти 140 Вт | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити G20T60A83L?
У нашому каталозі є YGP20N65T2 у корпусі TO-220: Vces 650 В, Ic 20 А при 100 °C, діод є. Заряд затвора Qg у нього менший. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи є в G20T60A83L вбудований діод?
Так: Vf 1.6 В (typ) при IF = 10 А, trr 47 нс.
Чим відрізняються G20T60A83L і CRG20T60A93L?
CRG20T60A93L згадано в документі виробника як пряму заміну, але вона в корпусі TO-220F, а G20T60A83L – у TO-220.
Документація виробника: CRG20T60A83L (CR Micro).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
