Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

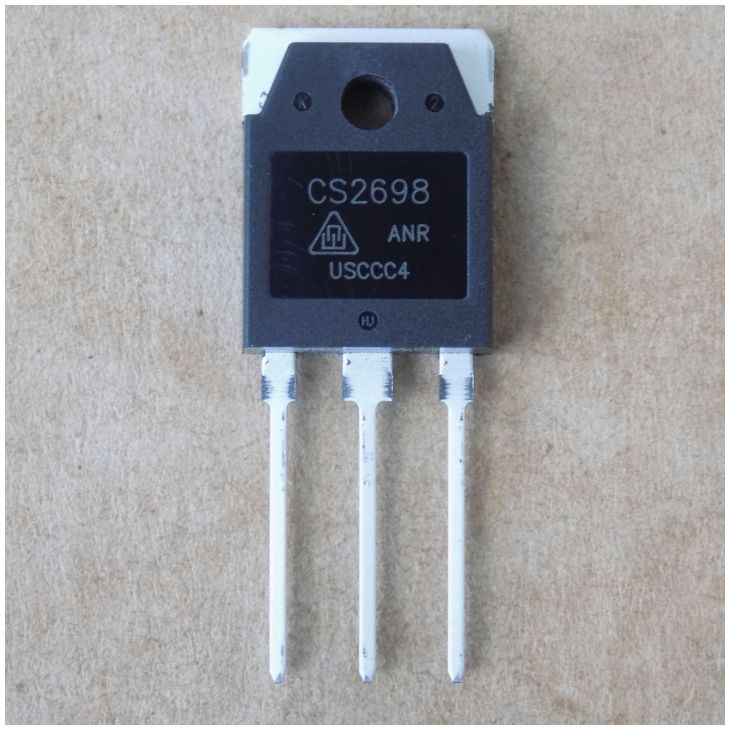

CS2698 оригінальний транзистор, TO-3P
282,00 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
CS2698 – оригінальний N-канальний польовий транзистор CR Micro на 500 В у корпусі TO-3P. Підходить для керування двигунами постійного струму та підсилювачів класу D.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | CR Micro |
| Тип каналу | N-канал |
| Напруга Vds | 500 В (VGS 0 В, ID 250 мкА) |
| Струм стоку Id (Tc 25 °C) | 15 А |
| Струм стоку Id (Tc 100 °C) | 9,5 А |
| Опір Rds(on) | 0,3 Ом тип., 0,4 Ом макс. (VGS 10 В, ID 7,5 А) |
| Поріг Vgs(th) | 2,0–4,0 В (VDS = VGS, ID 250 мкА) |
| Заряд затвора Qg | 50 нКл (ID 15 А, VDD 250 В, VGS 10 В) |
| Вхідна ємність Ciss | 2400 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd | 180 Вт (Tc 25 °C) |
| Tj макс. | 150 °C |
| Корпус | TO-3P |
| Стан | Оригінал |
CS2698 (повне маркування CS2698ANR) – N-канальний MOSFET виробництва CR Micro в корпусі TO-3P. Напруга Vds – 500 В при VGS 0 В та ID 250 мкА. Струм стоку Id – 15 А при Tc 25 °C і 9,5 А при Tc 100 °C. Опір відкритого каналу Rds(on) – 0,3 Ом (тип.) і 0,4 Ом (макс.) при VGS 10 В та ID 7,5 А. Порогова напруга Vgs(th) – 2,0–4,0 В при VDS = VGS та ID 250 мкА. Заряд затвора Qg – 50 нКл при ID 15 А, VDD 250 В, VGS 10 В. Вхідна ємність Ciss типово 2400 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання Pd – 180 Вт при Tc 25 °C, максимальна температура переходу Tj – 150 °C.
Оригінал, не демонтаж. Підбираючи заміну, порівнюйте канал (N), Vds, Id, Rds(on) при однаковому VGS, заряд затвора Qg, а також корпус і розпіновку: їх потрібно звіряти за datasheet. Брати заміну з меншим запасом за напругою чи струмом, ніж у CS2698, не варто. Склад – Запоріжжя, відправка Новою Поштою в день оплати або наступного дня.
Де застосовують
- Автомобільне керування двигунами постійного струму
- Підсилювачі класу D
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| 2SK2698 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 15 ≥ 0.8×15 = 12, Rds(on) при VGS 10 В 0.35 тип. ≤ 1.3×0.3 = 0.39, корпус TO-3P = TO-3P | Демонтаж; Qg 58 проти 50: перевірте драйвер затвора | Купити |
| 2SK2370 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 20 ≥ 0.8×15 = 12, Rds(on) при VGS 10 В 0.4 макс. ≤ 1.3×0.4 = 0.52, корпус TO-3P = TO-3P | Демонтаж; Qg 65 тип. | Купити |
| FHA20N60 | канал N = N, Vds 600 ≥ 500, Id(25 °C) 20 ≥ 0.8×15 = 12, Rds(on) при VGS 10 В 0.4 макс. ≤ 1.3×0.4 = 0.52, корпус TO-3P = TO-3P | Vds 600 – з запасом | Купити |
| FHA24N50 | канал N = N, Vds 500 ≥ 500, Id(25 °C) 24 ≥ 0.8×15 = 12, Rds(on) при VGS 10 В 0.17 тип. ≤ 1.3×0.3 = 0.39, корпус TO-3P = TO-3P | Qg 83 тип.: перевірте драйвер затвора | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити CS2698?
Із нашого каталогу в корпусі TO-3P пройшли порівняння за Vds, Id і Rds(on): 2SK2698, 2SK2370, FHA20N60, FHA24N50. Вони подані в таблиці аналогів на цій сторінці. Перед заміною порівняйте параметри з datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який опір відкритого каналу у CS2698?
0,3 Ом (тип.) і 0,4 Ом (макс.) при VGS 10 В та ID 7,5 А.
Чи підходить CS2698 для підсилювача класу D?
Підсилювачі класу D названо серед застосувань у документі виробника. Перед використанням звіряйте параметри зі своєю схемою.
Документація виробника: CS2698ANR (CR Micro).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
