Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

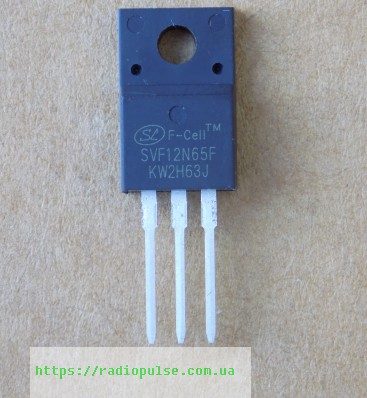

Транзистор SVF12N65F оригінал ( заміна для FQPF12N65 , MDF12N65B , TF12N65 , GN12N65F , PFP12N65 , PFF12N65 , 12N65FA9K , CR12N65FA9K , SIF12N65F , UTC12N65L, 12N65L ) , TO220F
122,20 ₴
15 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
15 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SVF12N65F оригінал – N-канальний польовий транзистор Silan Microelectronics на 650 В в корпусі TO-220F. Для імпульсних блоків живлення AC-DC.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип каналу | N |
| Напруга Vds | 650 В |
| Струм Id (Tc 25 °C) | 12 А |
| Струм Id (Tc 100 °C) | 7.6 А |
| Опір Rds(on) (Vgs 10 В, Id 6.0 А) | 0.64 Ом тип., 0.8 Ом макс. |
| Поріг Vgs(th) | 2.0–4.0 В |
| Заряд затвора Qg | 33 нКл тип. |
| Вхідна ємність Ciss | 1390 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd (Tc 25 °C) | 51 Вт |
| Tj макс. | 150 °C |
| Корпус | TO-220F |
| Виробник | Silan Microelectronics |
| Стан | Оригінал |
SVF12N65F – N-канальний MOSFET виробництва Silan Microelectronics у корпусі TO-220F-3L. Оригінал, не демонтаж. Напруга Vds – 650 В (мінімум BVDSS при Vgs 0 В, Id 250 мкА). Струм стоку Id – 12 А при Tc 25 °C і 7.6 А при Tc 100 °C. Опір Rds(on) – 0.64 Ом типово, 0.8 Ом максимум при Vgs 10 В, Id 6.0 А. Заряд затвора Qg – 33 нКл типово при Vds 520 В, Id 12 А, Vgs 10 В. Вхідна ємність Ciss типово 1390 пФ (Vds 25 В, f 1 МГц). Потужність Pd – 51 Вт при Tc 25 °C для TO-220F. Максимальна температура переходу – 150 °C. Вбудований діод є.
SVF12N65F може замінити FQPF12N65, MDF12N65B, TF12N65, GN12N65F, PFP12N65, PFF12N65, 12N65FA9K, CR12N65FA9K, SIF12N65F, UTC12N65L і 12N65L. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою, відправка в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення AC-DC
- Перетворювачі DC-DC
- Мостові драйвери ШІМ для двигунів
Чим замінити SVF12N65F?
Підійде N-канальний MOSFET у корпусі TO-220F з Vds не нижче 650 В, Id при Tc 25 °C, якого вистачає для вашої схеми, та Rds(on) при Vgs 10 В не гірше за 0.8 Ом. Порівнюйте за datasheet.
Чи може SVF12N65F замінити FQPF12N65?
Так, SVF12N65F може замінити FQPF12N65 та інші номери з назви товару. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який струм дозволений при нагріві?
12 А при Tc 25 °C і 7.6 А при Tc 100 °C. Для TO-220F потужність Pd – 51 Вт при Tc 25 °C, далі вона спадає на 0.41 Вт/°C.
Документація виробника: SVF12N65F/K/S Datasheet Rev 3.0.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
