Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

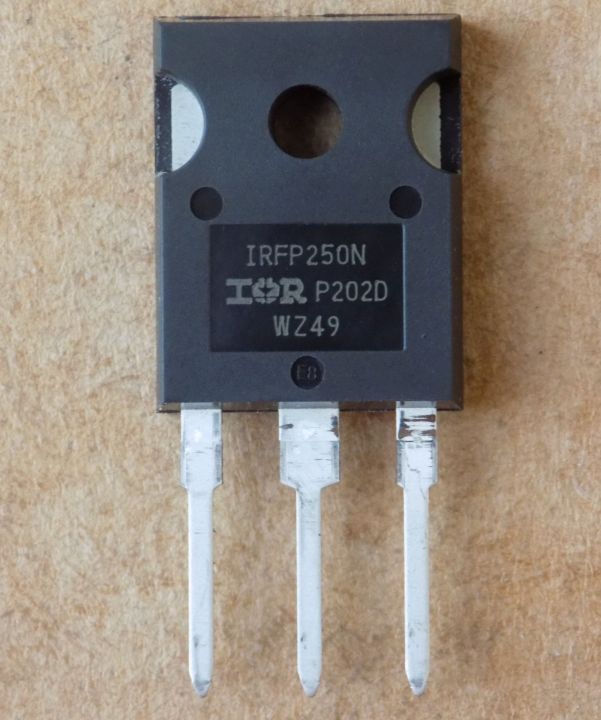

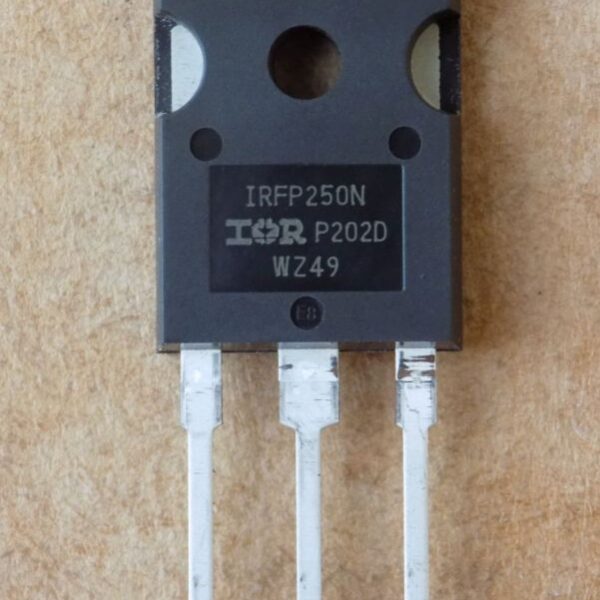

Транзистор IRFP250N оригінал (200V,33A) , TO247
107,16 ₴
26 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
26 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRFP250N – оригінальний N-канальний MOSFET серії HEXFET (Infineon, International Rectifier) в корпусі TO-247AC для силових схем.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vds | 200 В |
| Струм стоку Id (TC 25 °C, VGS 10 В) | 30 А |
| Струм стоку Id (TC 100 °C, VGS 10 В) | 21 А |
| Rds(on) макс. (VGS 10 В, ID 18 А) | 0.075 Ом |
| Vgs(th) | 2.0–4.0 В |
| Qg макс. | 123 нКл |
| Вхідна ємність Ciss | 2159 пФ (Vds 25 В, f 1 МГц) |
| Потужність Pd (TC 25 °C) | 214 Вт |
| Vgs макс. | ±20 В |
| Робоча температура переходу Tj | -55…+175 °C |
| Канал | N |
| Корпус | TO-247 |
| Стан | Оригінал |
IRFP250N – N-канальний польовий транзистор (MOSFET) серії HEXFET п'ятого покоління від Infineon (International Rectifier). Напруга стік-витік – 200 В (VGS = 0 В, ID = 250 мкА). Струм стоку – 30 А при температурі корпусу 25 °C і 21 А при 100 °C (VGS = 10 В). Опір відкритого каналу – не більше 0.075 Ом (VGS = 10 В, ID = 18 А). Вхідна ємність Ciss типово 2159 пФ (Vds 25 В, f 1 МГц). Потужність – 214 Вт при температурі корпусу 25 °C. Порогова напруга затвора – 2.0–4.0 В, максимальна напруга затвор-витік – ±20 В.
Це оригінальна деталь у корпусі TO-247AC, який кріпиться до радіатора. Заряд затвора – не більше 123 нКл (ID = 18 А, VDS = 160 В, VGS = 10 В), тому драйвер затвора має потягнути таке навантаження. Підбираючи заміну, порівнюйте канал, напругу, струм, опір каналу й корпус із цими значеннями. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Промислові та комерційні пристрої підвищеної потужності (за призначенням корпусу TO-247AC)
Чим замінити IRFP250N?
Потрібен N-канальний MOSFET у корпусі TO-247 з напругою не нижче 200 В, струмом не менше 30 А при 25 °C і опором каналу не гіршим за 0.075 Ом. Перевіряйте за datasheet.
Як перевірити транзистор?
Виведіть його зі схеми, перевірте вбудований діод між стоком і витоком і відсутність обриву між затвором та іншими виводами.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який заряд затвора в IRFP250N?
Не більше 123 нКл при ID = 18 А, VDS = 160 В, VGS = 10 В. Враховуйте це при виборі драйвера затвора.
Документація виробника: IRFP250NPbF, Rev. 2.1.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
