Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

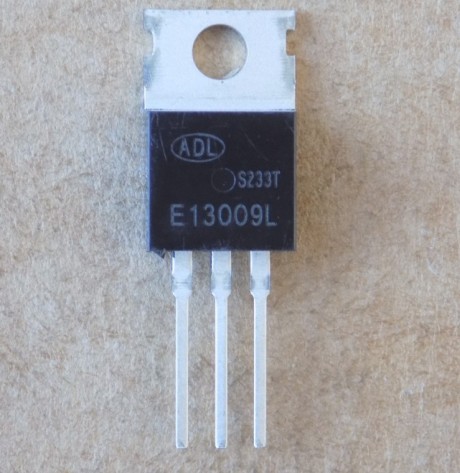

Транзистор MJE13009 ( E13009L ) оригінал (заміна для W13009 , D13009 , E13009-2 , 2SD304X , D304X ) , TO220
48,88 ₴
40 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
40 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MJE13009 (E13009L) – високовольтний NPN-транзистор у корпусі TO-220 для імпульсних схем з індуктивним навантаженням. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Виробник | onsemi |
| Корпус | TO-220 |
| Корпус (докладно) | TO-220AB (CASE 221A-09) |
| Напруга колектор-емітер VCEO(sus) | 400 В (IC = 10 мА, IB = 0) |
| Струм колектора IC | 12 А (TC = 25 °C) |
| Струм колектора імпульсний ICM | 24 А |
| Напруга емітер-база VEBO | 9 В |
| Потужність розсіювання PD | 100 Вт (TC = 25 °C) |
| Тепловий опір перехід-корпус | 1.25 °C/Вт |
| hFE (IC = 5 А, VCE = 5 В) | 8–40 |
| hFE (IC = 8 А, VCE = 5 В) | 6–30 |
| Температури TJ, Tstg | -65…+150 °C |
| Стан | Оригінал |
MJE13009 (E13009L) – біполярний NPN-транзистор виробника onsemi у корпусі TO-220AB. Напруга колектор-емітер VCEO(sus) становить 400 В при IC = 10 мА, IB = 0. Постійний струм колектора IC – 12 А при TC = 25 °C, імпульсний ICM – 24 А. Напруга емітер-база VEBO – 9 В. Потужність розсіювання PD – 100 Вт при TC = 25 °C, тепловий опір перехід-корпус 1.25 °C/Вт. Коефіцієнт підсилення hFE: 8–40 при IC = 5 А, VCE = 5 В і 6–30 при IC = 8 А, VCE = 5 В. Діапазон температур TJ, Tstg: від -65 до +150 °C.
Стан: оригінал, не демонтаж. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. За назвою товару MJE13009 може замінити W13009, D13009, E13009-2, 2SD304X і D304X. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи заміну, порівнюйте напругу VCEO, струм IC, потужність PD, hFE і розпіновку корпусу.
Де застосовують
- Високовольтні швидкі імпульсні схеми з індуктивним навантаженням, де важливий час спаду.
- Імпульсні блоки живлення, інвертори, керування двигунами, драйвери реле та соленоїдів, схеми відхилення.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити MJE13009?
Порівняйте з вашою схемою напругу VCEO (400 В), струм IC (12 А), потужність PD (100 Вт), hFE і розпіновку TO-220. Взаємозамінність перевіряйте за datasheet.
Чи може MJE13009 замінити W13009, D13009, E13009-2, 2SD304X, D304X?
Так, за назвою товару MJE13009 може замінити ці транзистори. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Який у MJE13009 коефіцієнт підсилення?
hFE 8–40 при IC = 5 А, VCE = 5 В і 6–30 при IC = 8 А, VCE = 5 В. При більшому струмі підсилення менше, це враховуйте в схемі керування базою.
Документація виробника: MJE13009/D, Rev. 10 (варіант MJE13009G).
Параметри наведено за datasheet виробника onsemi (MJE13009/D).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
