Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

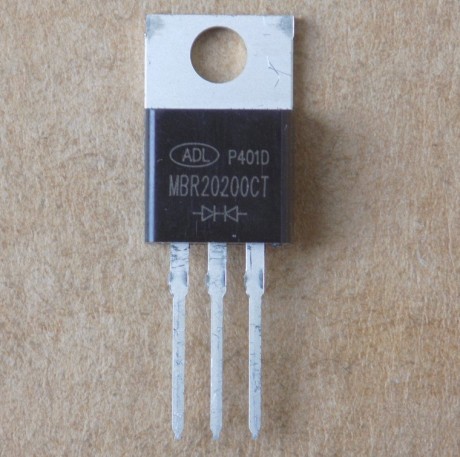

Діод Шоттки MBR20200CT оригінал (заміна для MBR20200CTG , MBR20200ACT , B20200G , 10CTQ150 )(20A,200V) , TO220-3pin
37,60 ₴
50 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
50 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MBR20200CT оригінал – здвоєний діод Шоттки зі спільним катодом на 20 А і 200 В в корпусі TO-220-3. Для випрямлення на виході блоків живлення.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | Діод Шоттки, здвоєний зі спільним катодом |
| Виробник | onsemi |
| Максимальна зворотна напруга Vrrm | 200 В |
| Середній прямий струм на один діод | 10 А (TC = 161 °C) |
| Середній прямий струм на корпус | 20 А (TC = 161 °C) |
| Ударний прямий струм IFSM | 150 А (60 Гц, на один діод) |
| Пряма напруга Vf | 0.90 В (макс.) при IF = 10 А, TJ = 25 °C |
| Робоча температура переходу | -65…+175 °C |
| Корпус | TO-220 |
| Стан | Оригінал |
MBR20200CT – здвоєний діод Шоттки зі спільним катодом у корпусі TO-220 (CASE 221A) з трьома виводами: виводи 1 і 3 – аноди, спільний катод – вивід 2 і виступ корпусу. Виробник за datasheet – onsemi. Максимальна зворотна напруга Vrrm – 200 В. Середній прямий струм при TC = 161 °C: 10 А на один діод і 20 А на корпус, коли працюють обидва діоди. Ударний прямий струм IFSM – 150 А (неповторюваний, напівсинусоїда 60 Гц, на один діод). Пряма напруга Vf на один діод при IF = 10 А і TJ = 25 °C – 0.80 В типово, 0.90 В максимум; при TJ = 125 °C – 0.66 В типово, 0.80 В максимум. Ємність переходу – 500 пФ при VR = -5,0 В, 1,0 МГц. Робоча температура переходу – від -65 до +175 °C.
Це оригінал, не демонтаж. MBR20200CT може замінити MBR20200CTG, MBR20200ACT, B20200G і 10CTQ150; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Випрямлення на виході блоків живлення
- Керування живленням
- Вимірювальна апаратура
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який струм витримує MBR20200CT?
Середній прямий струм при TC = 161 °C – 10 А на один діод і 20 А на корпус, коли працюють обидва діоди.
Чим можна замінити MBR20200CT і що вона замінює?
MBR20200CT може замінити MBR20200CTG, MBR20200ACT, B20200G і 10CTQ150. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як підключати виводи?
Виводи 1 і 3 – аноди, вивід 2 і виступ корпусу – спільний катод. Це схема на першій сторінці datasheet onsemi.
Документація виробника: MBR20200CT/D, Rev. 11.
Параметри наведено за datasheet onsemi MBR20200CT/D (Rev. 11).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
