Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |

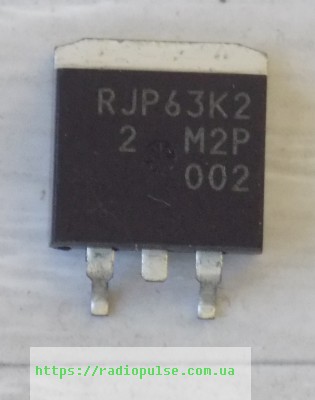

IGBT-транзистор RJP63K2 оригінал , D2PAK
211,50 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
RJP63K2 – оригінальний IGBT-транзистор Renesas у корпусі D2PAK для швидкісних силових ключів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Renesas |
| Корпус | D2PAK |
| Напруга Vces | 630 В (Ta 25 °C) |
| Напруга Vges | ±30 В (Ta 25 °C) |
| Струм колектора Ic | 35 А (Ta 25 °C) |
| Імпульсний струм Ic(peak) | 200 А (PW ≤ 10 мкс, шпаруватість ≤ 1 %) |
| Напруга насичення Vce(sat) | 1,9 В тип., 2,4 В макс. (Ic 35 А, Vge 15 В, Ta 25 °C) |
| Заряд затвора Qg | 20 нКл (Vge 15 В, Vce 300 В, Ic 35 А) |
| Вхідна ємність Cies | 620 пФ (Vce 25 В, f 1 МГц) |
| Макс. температура переходу Tj | 150 °C |
| Стан | Оригінал |
RJP63K2 – IGBT-транзистор N-канал виробництва Renesas, корпус D2PAK. Це trench gate IGBT серії G6H-II для швидкісних силових ключів. Документа саме на RJP63K2 у корпусі D2PAK не знайшли, тому параметри наведено за найближчим даташитом – RJP63K2DPP-M0 у корпусі TO-220FL: напруга колектор–емітер Vces 630 В, напруга затвор–емітер Vges ±30 В, струм колектора Ic 35 А (Ta 25 °C). Імпульсний струм Ic(peak) – 200 А при ширині імпульсу до 10 мкс і шпаруватості до 1 %. Напруга насичення Vce(sat) – 1,9 В (тип.), 2,4 В (макс.) при Ic 35 А, Vge 15 В. Заряд затвора Qg – 20 нКл (Vge 15 В, Vce 300 В, Ic 35 А). Вхідна ємність Cies типово 620 пФ (Vce 25 В, f 1 МГц). Час наростання tr – 60 нс, час спаду tf – 200 нс при Ic 35 А, RL 8,5 Ом, Rg 5 Ом. Максимальна температура переходу – 150 °C.
Оригінал, не демонтаж. Для заміни порівняйте з вашою схемою Vces, Ic, Vce(sat), корпус і заряд затвора Qg: від нього залежить навантаження на драйвер. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Швидкісні силові ключі (High speed power switching) на основі trench gate IGBT серії G6H-II
Чим замінити RJP63K2?
Конкретну заміну ми не називаємо. Деталь підбирайте за Vces не нижче 630 В, струмом колектора, Vce(sat), корпусом D2PAK і зарядом затвора.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Які основні параметри RJP63K2?
Vces 630 В, Ic 35 А при Ta 25 °C, Vce(sat) 1,9 В (тип.) при Ic 35 А і Vge 15 В, Qg 20 нКл. Цифри взято з даташиту найближчої деталі RJP63K2DPP-M0.
Яка напруга насичення RJP63K2?
Vce(sat) 1,9 В (тип.), 2,4 В (макс.) при Ic 35 А, Vge 15 В, Ta 25 °C. Цифри взято з даташиту найближчої деталі RJP63K2DPP-M0.
Найближчий datasheet: RJP63K2DPP-M0 (Renesas).
Точного даташиту на RJP63K2 у корпусі D2PAK не знайдено. Параметри взято з даташиту на RJP63K2DPP-M0 у корпусі TO-220FL.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
