Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |

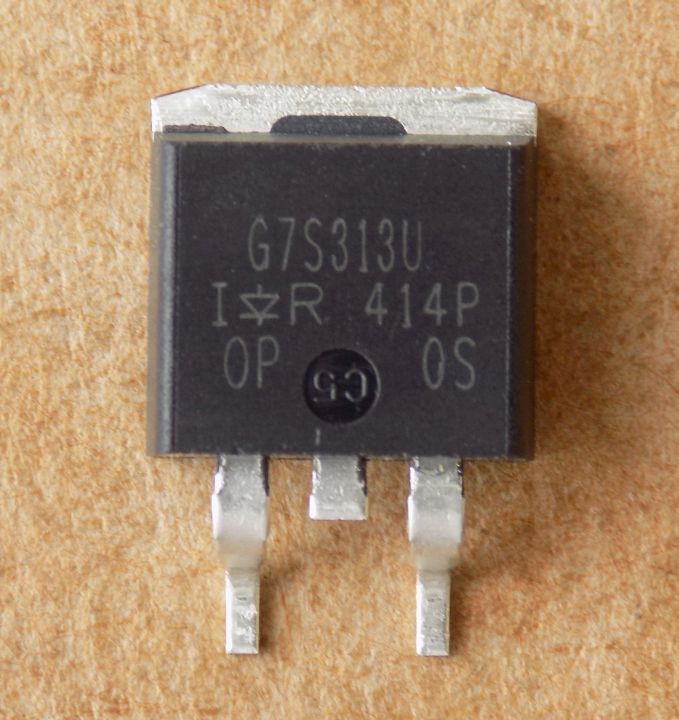

IGBT-транзистор IRG7S313U оригінал , D2PAK
216,20 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRG7S313U – N-канальний IGBT-транзистор International Rectifier (Infineon) для плазмових панелей у корпусі D2PAK. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | International Rectifier (Infineon) |
| Тип каналу | N |
| Напруга Vces (мін.) | 330 В |
| Струм Ic (25 °C) | 40 А |
| Струм Ic (100 °C) | 20 А |
| Irp | 160 А |
| Vce(on) | 1.35 В тип. (ICE 20 А, VGE 15 В, TJ 25 °C) |
| Заряд затвора Qg | 33 нКл |
| Вхідна ємність Cies | 880 пФ (Vce 30 В) |
| Потужність Pd (25 °C) | 78 Вт |
| Макс. Tj | 150 °C |
| Корпус | D2PAK |
| Стан | Оригінал |
IRG7S313U – N-канальний IGBT-транзистор International Rectifier (Infineon) для плазмових панелей (PDP) у корпусі D2PAK, виводи G, C, E. Напруга колектор–емітер Vces – 330 В мін. (BVCES, VGE 0 В, ICE 250 мкА). Струм колектора Ic – 40 А при TC 25 °C і 20 А при TC 100 °C (VGE 15 В). Повторюваний піковий струм Irp – 160 А при TC 25 °C, півсинусоїда, шпаруватість 0.05, tон 2 мкс. Напруга насичення Vce(on) – 1.35 В типово при VGE 15 В, ICE 20 А, TJ 25 °C. Порогова напруга Vge(th) – 2.2–4.7 В (VCE=VGE, ICE 1 мА). Заряд затвора Qg – 33 нКл типово при VCE 240 В, IC 12 А, VGE 15 В. Вхідна ємність Cies типово 880 пФ (Vce 30 В). Енергія на імпульс Epulse – 480 мкДж типово при VCC 240 В, RG 5.1 Ом, L 220 нГн, VGE 15 В, TJ 25 °C. Потужність розсіювання – 78 Вт при TC 25 °C, діапазон температур -40…+150 °C.
Оригінал, не демонтаж. Підбираючи заміну, порівняйте Vces, Ic, Irp та корпус D2PAK. Це IGBT для схем PDP, тому для звичайних силових схем перевіряйте його параметри за datasheet. Такий самий номер у нашому каталозі є окремою позицією – див. таблицю аналогів.
Де застосовують
- Плазмові панелі (PDP): схеми sustain та рекуперації енергії.
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRG7S313U | той самий номер IRG7S313U, корпус D2PAK = D2PAK | окрема позиція в каталозі | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити IRG7S313U?
Заміну шукайте серед IGBT для PDP у D2PAK з такими самими Vces, Ic та Irp. Повну сумісність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Для чого призначений IRG7S313U?
Для плазмових панелей: схеми sustain та рекуперації енергії.
Який у IRG7S313U повторюваний піковий струм?
Irp – 160 А при TC 25 °C, півсинусоїда, шпаруватість 0.05, tон 2 мкс.
Документація виробника: IRG7S313U (International Rectifier).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
