Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

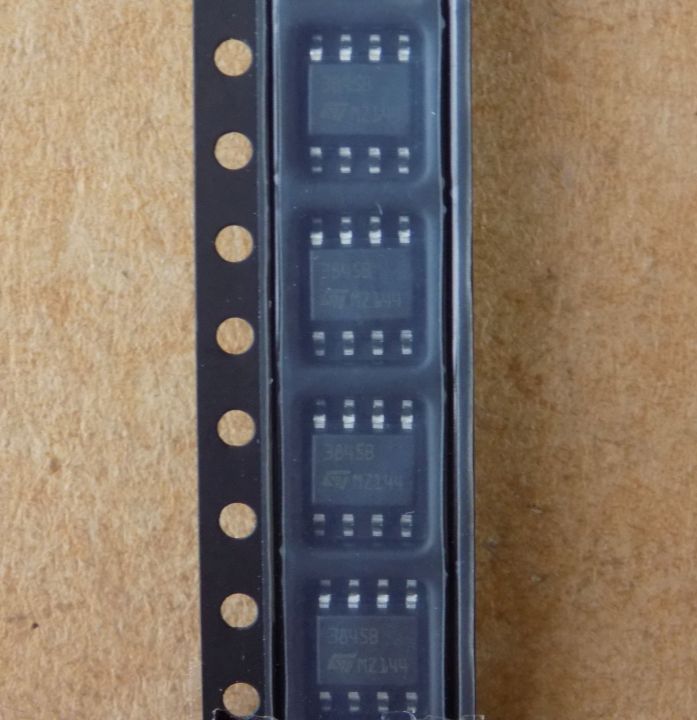

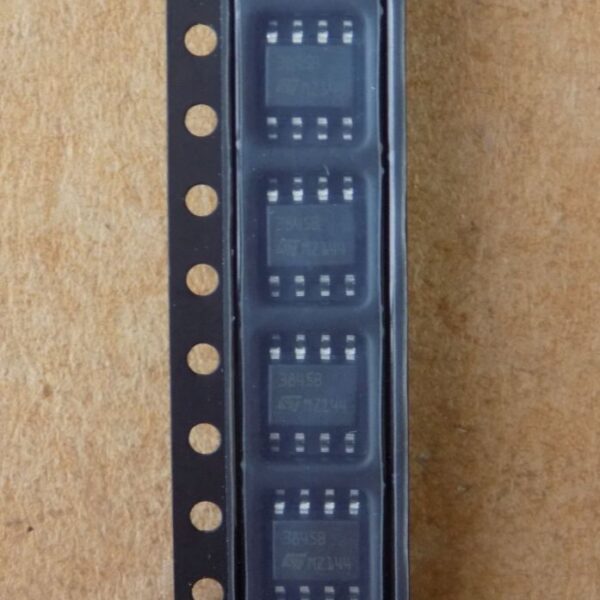

Мікросхема UC3845B оригінал, so-8
47,00 ₴
66 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
66 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
UC3845B – ШІМ-контролер струмового режиму onsemi у корпусі SO-8. Оригінал, не демонтаж; для імпульсних блоків живлення.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Тип | ШІМ-контролер струмового режиму |
| Корпус | SO-8 |
| Поріг увімкнення UVLO | 8.4 В (VCC зростає) |
| Поріг вимкнення UVLO | 7.6 В |
| Опорна напруга Vref | 5.0 В (IO = 1.0 мА, TJ = 25 °C) |
| Частота генератора | 52 кГц (TJ = 25 °C, RT = 10 кОм, CT = 3.3 нФ, VCC = 15 В) |
| Макс. коефіцієнт заповнення | 48 % (VCC = 15 В, RT = 10 кОм, CT = 3.3 нФ) |
| Струм виходу, макс. | 1.0 А (абсолютний максимум) |
| VCC, макс. | 36 В (абсолютний максимум) |
| Стан | Оригінал |
UC3845B – високопродуктивний контролер ШІМ зі струмовим режимом і фіксованою частотою. Виробник – onsemi, корпус SOIC-8 (D1 suffix). Поріг увімкнення UVLO – 8.4 В (VCC зростає), поріг вимкнення – 7.6 В. Опорна напруга Vref – 5.0 В при IO = 1.0 мА, TJ = 25 °C. Частота генератора – 52 кГц при TJ = 25 °C, RT = 10 кОм, CT = 3.3 нФ, VCC = 15 В. Максимальний коефіцієнт заповнення – 48 % при VCC = 15 В, RT = 10 кОм, CT = 3.3 нФ. Тотемний вихід для затвора MOSFET витримує до 1.0 А (абсолютний максимум). Напруга живлення VCC – не більше 36 В (абсолютний максимум). Вихід перемикається з половинною частотою генератора, максимальна частота перемикання – 500 кГц.
Стан: оригінал, не демонтаж. Відправляємо з Запоріжжя Новою поштою, відправка в день оплати або наступного дня. Щоб підібрати заміну, порівняйте пороги UVLO, частоту генератора, максимальний коефіцієнт заповнення і розпіновку корпусу. За даними виробника прямі заміни – UC3845, UC3845A, UC2845B, UCC28C55; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Де застосовують
- Імпульсні блоки живлення мережеві (off-line) та DC-DC перетворювачі
- Драйвер затвора силового MOSFET у зворотноходових і прямоходових схемах
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити UC3845B?
За даними виробника прямі заміни – UC3845, UC3845A, UC2845B, UCC28C55. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити мікросхему в схемі?
Подайте живлення VCC вище порога увімкнення UVLO 8.4 В і переконайтеся, що на виводі опорної напруги з'явилося 5.0 В при IO = 1.0 мА. Вимкнення настає при 7.6 В.
Чим цей варіант відрізняється від UC3845B у DIP8?
Це виконання в корпусі SO-8 (SOIC-8) для поверхневого монтажу. Електричні параметри з datasheet ті самі, корпус інший.
Документація виробника: onsemi UC3844B/D, UC3844B, UC3845B, UC2844B, UC2845B High Performance Current Mode Controllers, Rev. 12.
Параметри наведено за datasheet виробника onsemi UC3844B/D.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
