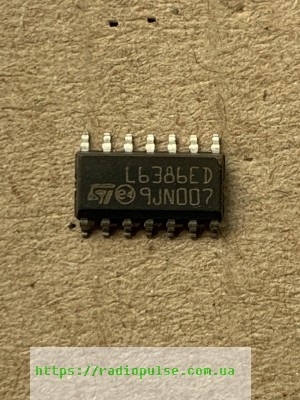

Мікросхема L6386ED , so-14
117,50 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
L6386ED – мікросхема, драйвер верхнього і нижнього ключів (MOSFET/IGBT) на напругу верхньої шини 600 В, STMicroelectronics, SO-14.
| Параметр | Значення |
|---|---|
| Корпус | SO-14 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Корпус | SO-14 |
| Напруга верхньої шини | 600 В (плаваюча секція) |
| Макс. VBOOT | 618 В (абс. межа) |
| Макс. напруга живлення Vcc | 18 В (абс. межа) |
| Поріг вмикання Vcc (UVLO) | 12 В (Vcc 15 В, Tj 25 °C) |
| Поріг вимикання Vcc (UVLO) | 10 В (Vcc 15 В, Tj 25 °C) |
| Вихідний струм (витікання) | 400 мА |
| Вихідний струм (втікання) | 650 мА |
| Час наростання | 50 нс (навантаження 1 нФ) |
| Час спаду | 30 нс (навантаження 1 нФ) |
| Макс. температура переходу | 150 °C |
L6386ED – драйвер верхнього і нижнього ключів (MOSFET/IGBT) виробництва STMicroelectronics у корпусі SO-14. Напруга верхньої шини – 600 В (плаваюча секція), абсолютна межа VBOOT – 618 В, напруга живлення Vcc – до 18 В (абсолютна межа). Вихідний струм: 400 мА (витікання) і 650 мА (втікання). Час наростання – 50 нс, час спаду – 30 нс при навантаженні 1 нФ. Затримка вмикання – 110 нс (макс. 150; Vcc 15 В, Tj 25 °C, Vout 0 В). Поріг вмикання Vcc – 12 В (мін. 11,5, макс. 12,5), поріг вимикання – 10 В (мін. 9,5, макс. 10,5), обидва при Vcc 15 В і Tj 25 °C.
У мікросхемі є вбудований завантажувальний діод, компаратор з опорою 0,5 В і вихід DIAG, вхід SD та контроль напруги живлення (UVLO) обох секцій. Стійкість до dV/dt – 50 В/нс у всьому діапазоні температур, максимальна температура переходу – 150 °C. Підбираючи заміну, дивіться на напругу верхньої шини, вихідні струми, пороги UVLO, той самий корпус SO-14 і розпіновку. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Побутова техніка, індукційний нагрів
- Приводи двигунів і промислові застосування
- Асиметричні напівмостові схеми, освітлення, джерела живлення
Чим замінити L6386ED?
Потрібен драйвер напівмоста з напругою верхньої шини не нижче 600 В, тими самими вихідними струмами, порогами UVLO, корпусом SO-14 і розпіновкою. Порівнюйте параметри за datasheet.
Що таке L6386E поруч з L6386ED?
L6386E – позначення в документі виробника. Він охоплює і L6386ED у корпусі SO-14.
Які ключі можна керувати?
Драйвер призначений для верхнього і нижнього ключів: MOSFET або IGBT.
Для чого вихід DIAG і вхід SD?
DIAG – вихід компаратора з опорою 0,5 В, SD – вхід вимкнення. Обидва описані в datasheet виробника.
Документація виробника: L6386E (STMicroelectronics).
