Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |

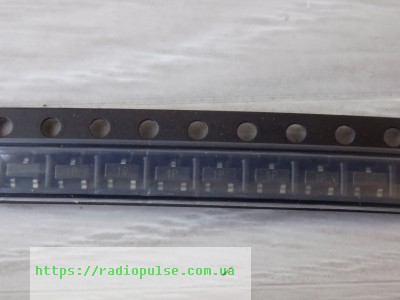

Транзистор FMMT2222A ( MMBT2222 )(маркування 1P) , sot23
2,82 ₴
50 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
50 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FMMT2222A (MMBT2222) – біполярний транзистор NPN з маркуванням 1P в корпусі SOT-23. Для швидких перемикальних схем.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Напруга VCEO | 40 В |
| Напруга VCBO | 75 В |
| Напруга VEBO | 6 В |
| Струм колектора IC | 600 мА |
| Потужність Ptot | 330 мВт (Tamb 25 °C) |
| Tj макс. | 150 °C |
| VCE(sat) | 0.3 В макс. (IC = 150 мА, IB = 15 мА) |
| hFE | 100–300 (IC = 150 мА, VCE = 10 В) |
| fT | 300 МГц мін. (IC = 20 мА, VCE = 20 В, f = 100 МГц) |
| Маркування | 1P |
| Корпус | SOT-23 |
| Виробник | Zetex Semiconductors |
FMMT2222A (MMBT2222) – планарний кремнієвий ключовий транзистор NPN виробництва Zetex Semiconductors, маркування на корпусі 1P. За даташитом: напруга колектор-емітер VCEO 40 В, колектор-база VCBO 75 В, емітер-база VEBO 6 В. Постійний струм колектора IC 600 мА. Потужність розсіювання 330 мВт при Tamb 25 °C, робочий діапазон -55…+150 °C. Напруга насичення VCE(sat) не більше 0.3 В при IC = 150 мА, IB = 15 мА. Коефіцієнт підсилення hFE 100–300 при IC = 150 мА, VCE = 10 В. Гранична частота fT не менше 300 МГц при IC = 20 мА, VCE = 20 В, f = 100 МГц.
Корпус – SOT-23. Підбираючи заміну, порівнюйте тип (NPN), напругу VCEO, струм колектора, hFE і розпіновку корпусу. Пряма заміна за даними виробника – FMMT2222. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Швидкі перемикальні схеми.
Яке маркування має FMMT2222A?
На корпусі SOT-23 стоїть маркування 1P.
Чим замінити FMMT2222A?
Пряма заміна за даними виробника – FMMT2222. Інакше потрібен NPN-транзистор у SOT-23 з VCEO не нижче 40 В і струмом колектора не менше 600 мА; порівнюйте параметри за даташитом.
Як перевірити транзистор мультиметром?
Режимом перевірки діодів прозвоніть переходи база-емітер і база-колектор: у справного NPN вони ведуть себе як діоди.
Чим FMMT2222A підходить для перемикання?
Напруга насичення не більше 0.3 В при IC = 150 мА, IB = 15 мА, гранична частота fT не менше 300 МГц.
Документація виробника: FMMT2222A (Zetex Semiconductors).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
