Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |

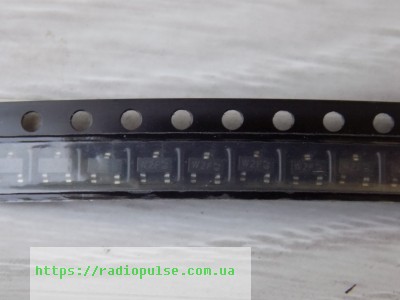

Транзистор FMMT2907A (PMBT2907A) (маркування 2F) , sot23
2,82 ₴
63 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
63 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FMMT2907A (PMBT2907A) – біполярний PNP-транзистор у корпусі SOT-23 з маркуванням 2F. Призначений для швидких перемикальних схем.
| Параметр | Значення |
|---|---|
| Корпус | SOT-23 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга колектор-емітер VCEO | -60 В (IC = -10 мА) |
| Напруга колектор-база VCBO | -60 В |
| Напруга емітер-база VEBO | -5 В |
| Струм колектора IC | -600 мА (постійний) |
| Потужність розсіювання Ptot | 330 мВт (Tamb 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Напруга насичення VCE(sat) | -0.4 В макс. (IC = -150 мА, IB = -15 мА) |
| Коефіцієнт підсилення hFE | 100–300 (IC = -150 мА, VCE = -10 В) |
| Гранична частота fT | 200 МГц мін. (IC = -50 мА, VCE = -20 В, f = 100 МГц) |
| Маркування | 2F |
| Корпус | SOT-23 |
| Виробник | Zetex Semiconductors |
FMMT2907A (PMBT2907A) – біполярний PNP-транзистор у корпусі SOT-23, планарний кремнієвий, ключовий. Маркування на корпусі – 2F. За даташитом Zetex Semiconductors: напруга колектор-емітер VCEO -60 В (V(BR)CEO при IC = -10 мА), колектор-база VCBO -60 В, емітер-база VEBO -5 В, постійний струм колектора IC -600 мА. Потужність розсіювання Ptot 330 мВт при Tamb 25 °C, максимальна температура переходу Tj 150 °C (робочий діапазон -55…+150 °C). Напруга насичення VCE(sat) не більше -0.4 В при IC = -150 мА, IB = -15 мА. Коефіцієнт підсилення hFE 100–300 при IC = -150 мА, VCE = -10 В. Гранична частота fT від 200 МГц при IC = -50 мА, VCE = -20 В, f = 100 МГц.
При підборі заміни порівняйте тип провідності (PNP), корпус SOT-23 і маркування 2F, а також напругу VCEO та струм IC з вимогами вашої схеми. Прямі заміни за даними виробника: FMMT2907. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Швидкі перемикальні схеми.
Чим замінити FMMT2907A?
За даними виробника, пряма заміна – FMMT2907. Транзистор має бути PNP у корпусі SOT-23, з VCEO не нижче -60 В і струмом колектора не менше -600 мА.
Що означає маркування 2F?
2F – маркування цього транзистора на корпусі SOT-23 за даташитом. PMBT2907A – інша назва тієї ж деталі.
Чи підходить для перемикання навантаження?
Це ключовий транзистор для швидких перемикальних схем. Напруга насичення VCE(sat) не більше -0.4 В при IC = -150 мА, IB = -15 мА.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: FMMT2907A (Zetex Semiconductors).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
