Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TQFP-48 |

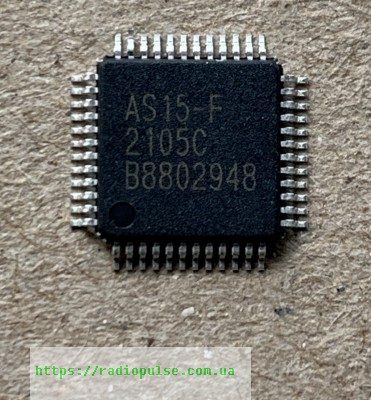

Мікросхема AS15-F , TQFP-48 ( AS15-U , EC5575 , HX8915 , RM5101 )
107,16 ₴
4945 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4945 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
AS15-F – мікросхема E-CMOS у корпусі TQFP-48: буфери опорної напруги гамма-корекції для TFT LCD, 14+1 каналів.
| Параметр | Значення |
|---|---|
| Корпус | TQFP-48 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | E-CMOS |
| Корпус | TQFP-48 |
| Кількість каналів | 14+1 |
| Напруга живлення | 6.5–18 В |
| Напруга Vs макс. | 18 В (між VS+ та VS-, абсолютний максимум) |
| Швидкість наростання | 1 В/мкс |
| Добуток підсилення на смугу | 1 МГц |
| Смуга –3 дБ | 2 МГц |
| Струм виходу Vcom-буфера | ±100 мА (макс.) |
| Струм виходу буфера | ±30 мА (абсолютний максимум, безперервний) |
| Робоча температура | –20…+85 °C |
| Температура зберігання | –65…+150 °C |
AS15-F – мікросхема в корпусі TQFP-48 виробництва E-CMOS: буфери опорної напруги гамма-корекції для TFT LCD. За даташитом EC5575 (E-CMOS) це 14+1 каналів: підсилювач Vcom, 4 буфери rail-to-rail і 10 звичайних буферів. Напруга живлення 6.5–18 В, абсолютний максимум між VS+ та VS- – 18 В. Швидкість наростання 1 В/мкс, добуток підсилення на смугу 1 МГц, смуга –3 дБ – 2 МГц. Струм виходу Vcom-буфера до ±100 мА, струм виходу буфера ±30 мА (абсолютний максимум, безперервний). Робоча температура –20…+85 °C, температура зберігання –65…+150 °C.
У таблиці Ordering Information маркування AS15-F відповідає EC5575-F (lead-free). У назві товару також вказано AS15-U, EC5575, HX8915, RM5101. Підбираючи заміну, звіряйте корпус TQFP-48, кількість каналів 14+1, напругу живлення та маркування з даташитом. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Опорний драйвер для TFT-LCD (буферизація напруг гамма-корекції).
- Містить підсилювач Vcom і буфери з виходом rail-to-rail.
Для чого потрібна AS15-F?
Це буфери опорної напруги гамма-корекції для TFT LCD: підсилювач Vcom, 4 буфери rail-to-rail і 10 звичайних буферів.
Яка напруга живлення?
За даташитом 6.5–18 В; абсолютний максимум між VS+ та VS- – 18 В.
Чим замінити?
Підбирайте мікросхему з тим самим корпусом TQFP-48, тією ж кількістю каналів 14+1 та маркуванням за даташитом. Заміна за параметрами без звірки з даташитом не підходить.
Чи відповідає маркування документу?
Маркування AS15-F відповідає позиції EC5575-F у таблиці Ordering Information даташита.
Що ще вказано в назві товару?
Поряд з AS15-F у назві стоять AS15-U, EC5575, HX8915, RM5101. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Документація виробника: EC5575 (E-CMOS).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
