Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

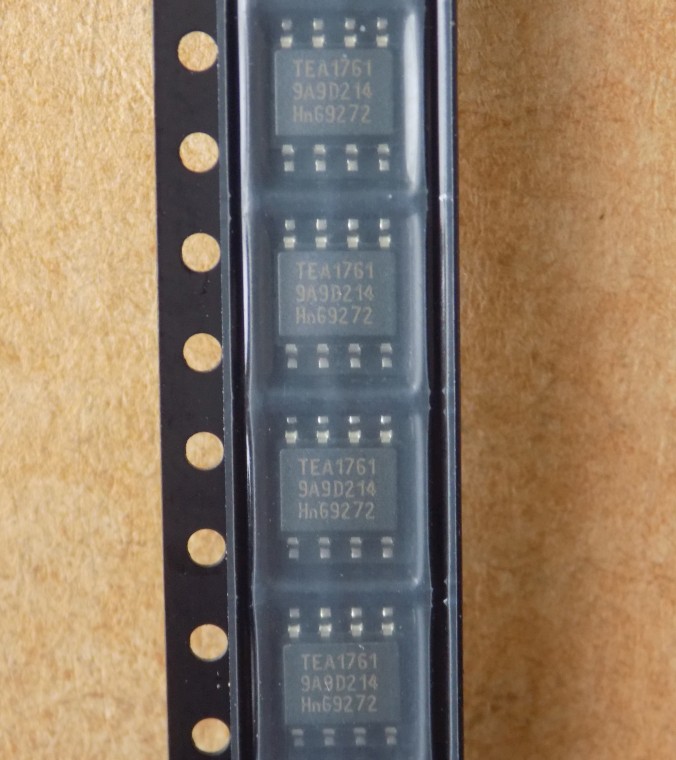

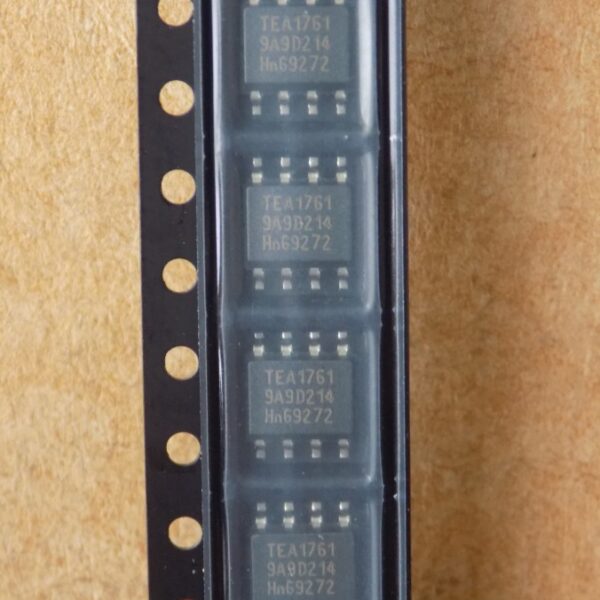

Мікросхема TEA1761 ( TEA1761T ) оригінал, so-8
153,69 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TEA1761 (TEA1761T) – оригінальний контролер синхронного випрямлення NXP GreenChip для зворотноходових перетворювачів, корпус SO-8.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | NXP |
| Напруга живлення VCC | 8,6–38 В |
| Напруга запуску | 8,6 В (Tamb 25 °C, VCC 20 В) |
| Робочий струм живлення | 1,4 мА типово (Tamb 25 °C, VCC 20 В) |
| Струм драйвера витікаючий | 0,25 А (VCC 15 В) |
| Струм драйвера втікаючий | 1,4 А (VCC 15 В) |
| Опорна напруга VSENSE | 2,5 В |
| Опорна напруга ISENSE | 50 мВ |
| Корпус | SO-8 |
| Стан | Оригінал |
TEA1761 (TEA1761T) – оригінальна мікросхема NXP, контролер синхронного випрямлення GreenChip. Працює на вторинній стороні зворотноходових перетворювачів в режимі переривчастих струмів і квазірезонансному, з регулюванням напруги та струму. Робоча напруга живлення VCC 8,6–38 В. Напруга запуску 8,6 В (Tamb 25 °C, VCC 20 В), робочий струм живлення типово 1,4 мА без навантаження (Tamb 25 °C, VCC 20 В). Струм драйвера: витікаючий 0,25 А, втікаючий 1,4 А (VCC 15 В, напруга на DRIVER 2 В). Опорна напруга VSENSE 2,5 В, ISENSE 50 мВ (Tamb 25 °C, VCC 20 В). Корпус SO8 (SOT96-1), 8 виводів.
Оригінал, не демонтаж. Щоб підібрати заміну, дивіться на корпус SO-8, розпіновку і напругу живлення. За даними виробника пряма заміна – TEA1761T/N2. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Адаптери живлення
- Зворотноходові перетворювачі в режимі переривчастих струмів і квазірезонансні
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити TEA1761?
За даними виробника пряма заміна – TEA1761T/N2. В іншому випадку шукайте контролер синхронного випрямлення в корпусі SO-8 з такою самою розпіновкою та взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Для чого потрібен TEA1761?
Це контролер синхронного випрямлення на вторинній стороні зворотноходових перетворювачів. Він працює в режимі переривчастих струмів і в квазірезонансному режимі.
Яка напруга живлення?
Робочий діапазон VCC 8,6–38 В. Напруга запуску 8,6 В при Tamb 25 °C і VCC 20 В.
Документація виробника: TEA1761T/N2/DG,118 (NXP).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
