Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
| Стан | Оригінал |

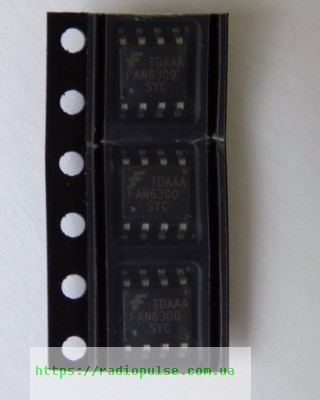

Мікросхема FAN6300 ( 6300 ) оригінал, so-8
141,00 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FAN6300 – оригінальний квазірезонансний ШІМ-контролер струмового режиму для flyback-перетворювачів у корпусі SO-8.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Призначення | Високоінтегрований квазірезонансний ШІМ-контролер струмового режиму для flyback-перетворювачів |
| Виробник | Fairchild Semiconductor (зараз onsemi) |
| Корпус | SO-8 |
| Макс. напруга живлення VDD | 30 В |
| Макс. напруга на виводі HV | 500 В |
| Обмеження напруги на виході GATE | 18 В |
| Макс. температура переходу | 150 °C |
| Стан | Оригінал |
FAN6300 (на маркуванні може бути 6300) – високоінтегрований квазірезонансний ШІМ-контролер струмового режиму для flyback-перетворювачів. Виробник – Fairchild Semiconductor (зараз onsemi). Мікросхема має високовольтний старт, квазірезонансний режим, покомандне обмеження струму, внутрішній м'який старт 2 мс, компенсацію перевантаження та захисти: FB (автовідновлення), OVP по VDD і DET (із фіксацією).
Гранично допустима напруга живлення VDD – 30 В, напруга на виводі HV – 500 В (Absolute Maximum Ratings). Напругу на виході GATE вбудований обмежувач тримає на рівні 18 В. Температура переходу – до 150 °C, зберігати мікросхему можна від -55 до +150 °C. Корпус – SO-8 (8-pin SOP, у datasheet також є DIP-8). Це оригінальна деталь, не демонтаж. Заміну підбирайте за datasheet: потрібна повна сумісність за розпіновкою та схемою вмикання, паралельно з номером FAN6300 порівнюйте всі виводи.
Де застосовують
- AC/DC адаптери для ноутбуків (AC/DC NB Adapters)
- Джерела живлення відкритого виконання (Open-Frame SMPS)
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FAN6300?
Виробник заміни в datasheet не називає. Підходить лише мікросхема з такою самою розпіновкою та схемою вмикання, порівнюйте datasheet.
Для яких пристроїв підходить FAN6300?
За даними виробника – для AC/DC адаптерів ноутбуків і джерел живлення відкритого виконання (Open-Frame SMPS).
Яка максимальна напруга на виводі HV?
500 В за Absolute Maximum Ratings. Напруга живлення VDD – не більше 30 В.
Документація виробника: FAN6300 Highly Integrated Quasi-Resonant Current Mode PWM Controller, Rev. 1.0.3.
Статус виробництва та електричні параметри старту (VDD-ON, VDD-OFF, струм старту) не підтверджені, тому не вказані.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
