Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |

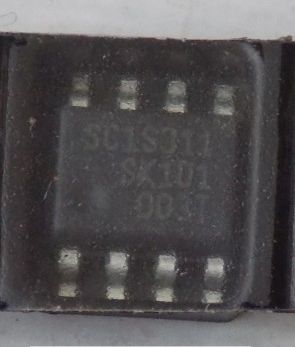

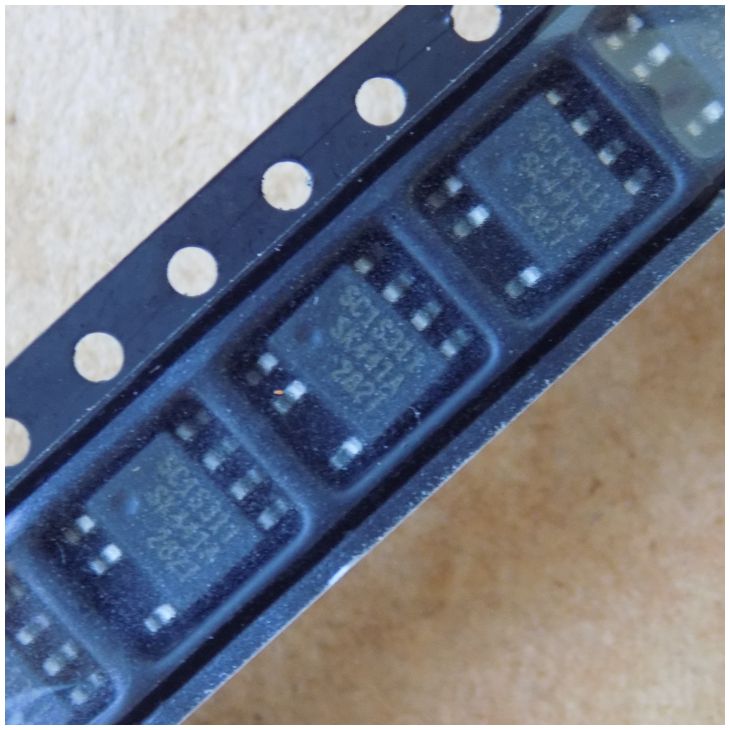

Мікросхема SC1S311 ( 1S311 ) , smd
100,58 ₴
11 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
11 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SC1S311 (1S311) – квазірезонансний контролер імпульсного блока живлення Sanken у корпусі SOIC8.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Sanken |
| Корпус | SO-8 |
| Макс. напруга Vcc | 35 В |
| Напруга запуску Vcc(ON) | 15.1 В (typ) |
| Частота fOSC | 21.0 кГц (typ) |
| Макс. час відкритого стану | 40.0 мкс (typ) |
SC1S311 (маркування 1S311) – мікросхема Sanken: квазірезонансний контролер імпульсного джерела живлення з автономним вмиканням (offline switching regulator), корпус SOIC8, 8 виводів. Максимальна напруга живлення Vcc – 35 В (абсолютне максимальне значення), напруга запуску Vcc(ON) – 15.1 В (typ). Частота генерації fOSC – 21.0 кГц (typ), максимальний час відкритого стану – 40.0 мкс (typ). Споживання від мережі без навантаження: менше 30 мВт при AC 100 В і менше 50 мВт при AC 230 В. Захисти: OCP (імпульс за імпульсом), OVP, OLP, TSD з автоперезапуском.
Нова деталь, не демонтаж. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня. Підбираючи заміну, порівнюйте корпус, розпіновку і параметри за datasheet. Прямі заміни за даними виробника: SSC1S311A, SSC1S310, SSC1S310A.
Де застосовують
- Квазірезонансний (QR) контролер імпульсного джерела живлення з автономним вмиканням (offline switching regulator)
- Вбудовано схему запуску, автоматичний режим очікування та bottom-skip (1 skip) для малого споживання без навантаження
Чим замінити SC1S311?
Прямі заміни за даними виробника: SSC1S311A, SSC1S310, SSC1S310A. Перед заміною звірте розпіновку і параметри за datasheet.
Які захисти є в SC1S311?
OCP (імпульс за імпульсом), OVP, OLP і TSD з автоперезапуском.
Яке споживання без навантаження?
Менше 30 мВт при AC 100 В і менше 50 мВт при AC 230 В.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: SC1S311.
Струм і напруга вбудованого ключа в документі не підтверджені.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
