Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

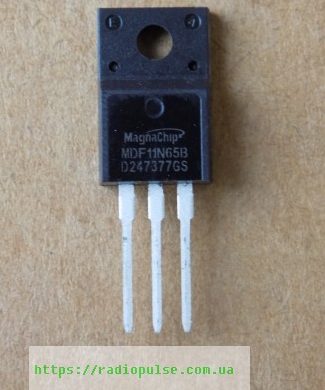

Транзистор MDF11N65B оригінал ( MDF11N65BTH , 11N65 )( заміна для MMF65R600Q , 65R600Q , SMK0965G , SMK0965F , FQPF11N40C ) , TO220F
94,00 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MDF11N65B – N-канальний польовий транзистор MagnaChip на 650 В у корпусі TO-220F для імпульсних блоків живлення і PFC. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | MagnaChip |
| Тип | MOSFET N-канал |
| Корпус | TO-220F |
| Напруга Vds | 650 В (Ta 25 °C) |
| Струм Id | 12 А (Tc 25 °C); 7.7 А (Tc 100 °C) |
| Rds(on) | 0.65 Ом макс., 0.55 Ом тип. (Vgs 10 В, Id 6 А, 25 °C) |
| Vgs(th) | 2.0–4.0 В (Vds = Vgs, Id 250 мкА) |
| Qg | 31 нКл тип. (Vds 520 В, Id 12 А, Vgs 10 В) |
| Вхідна ємність Ciss | 1650 пФ (Vds 25 В, f 1 МГц) |
| Pd | 49.6 Вт (Tc 25 °C) |
| Tj макс. | 150 °C |
| Стан | Оригінал |
MDF11N65B – N-канальний польовий транзистор виробництва MagnaChip у корпусі TO-220F. За даташитом MDF11N65B (MagnaChip): напруга стік-витік Vds 650 В при Ta 25 °C, струм стоку Id 12 А при Tc 25 °C і 7.7 А при Tc 100 °C (обмежено максимальною температурою переходу). Опір відкритого каналу Rds(on) до 0.65 Ом (тип. 0.55 Ом) при Vgs 10 В, Id 6 А, 25 °C. Порогова напруга Vgs(th) 2.0–4.0 В при Vds = Vgs, Id 250 мкА. Заряд затвора Qg 31 нКл (тип.) при Vds 520 В, Id 12 А, Vgs 10 В. Вхідна ємність Ciss типово 1650 пФ (Vds 25 В, f 1 МГц). Потужність розсіювання 49.6 Вт при Tc 25 °C, температура переходу до 150 °C.
Оригінал, не демонтаж. Деталь також відома як MDF11N65BTH і 11N65. MDF11N65B може замінити MMF65R600Q, 65R600Q, SMK0965G, SMK0965F і FQPF11N40C; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка: Запоріжжя, Нова Пошта, відправка в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення (SMPS)
- Корекція коефіцієнта потужності (PFC)
- Сильнострумове швидке перемикання та загальне призначення
Що може замінити MDF11N65B?
MDF11N65B може замінити MMF65R600Q, 65R600Q, SMK0965G, SMK0965F і FQPF11N40C. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який струм витримує MDF11N65B?
Id 12 А при Tc 25 °C і 7.7 А при Tc 100 °C; значення обмежені максимальною температурою переходу.
Для чого використовують MDF11N65B?
За даташитом – в імпульсних блоках живлення (SMPS), схемах корекції коефіцієнта потужності (PFC) і для швидкого перемикання великих струмів.
Документація виробника: MDF11N65B (MagnaChip).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
